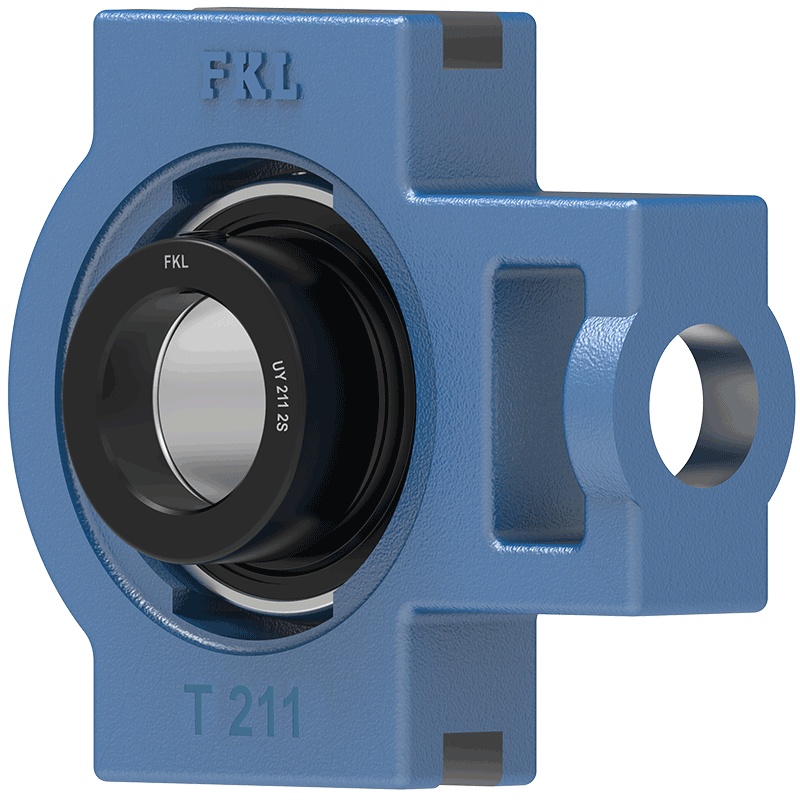

Підшипниковий вузол UYT 211 2S

Підйомні вузли Y-подібного підшипника з корпусами з сірого чавуну “T”

Категорії: З корпусом Тип T, ПІДШИПНИКОВІ ВУЗЛИ

Документація в форматі PDF:

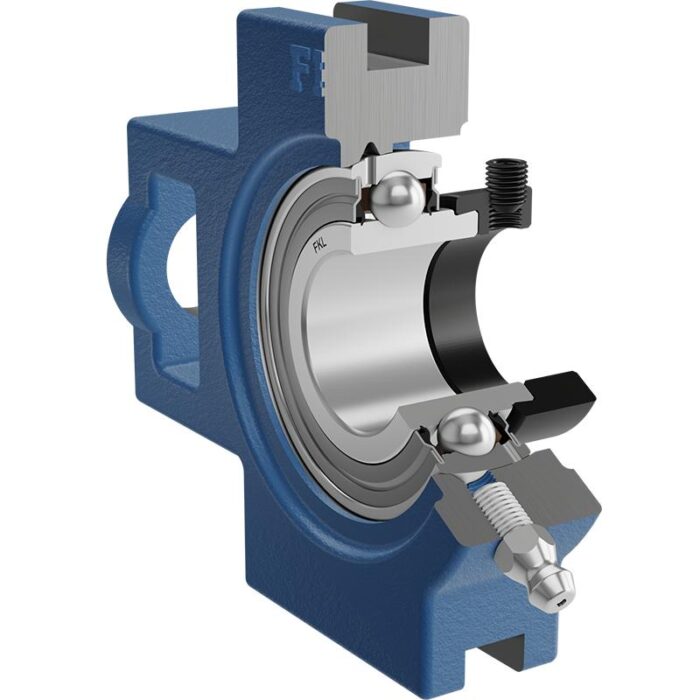

ЗАХИСТ
S SEAL / S SEAL (2S)
Один манжетний ущільнювач із лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у RS, але забезпечує набагато кращий захист від грубих частинок домішок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для нейтральних умов через наявність сторонніх матеріалів.
Використовується з підшипником Y (стандарт) і радіальними шарикопідшипниками.

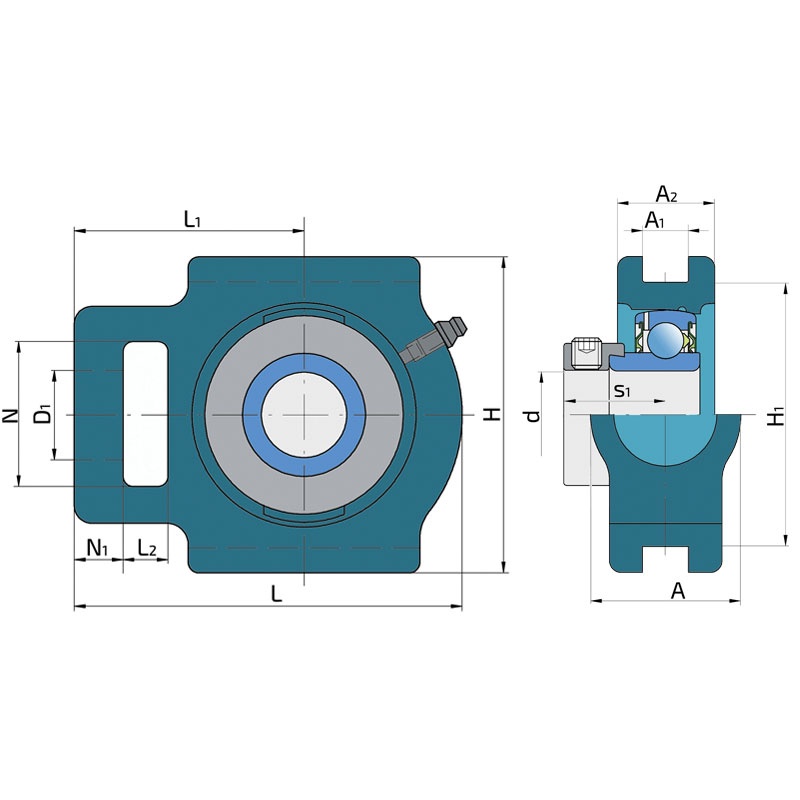

Тип техніки	універсальний
d - внутрішній діаметр, мм	55
D1 - діаметр отвору, мм	35
L - загальна довжина, мм	171
L1 - відстань від контактної поверхні корпусу до осі підшипника, мм	106
L2 - розмір прорізу для кріплення, мм	25
А - загальна ширина, мм	64
A1 - ширина направляючої, мм	27
A2 - товщина фланця корпусу, мм	41
H - висота корпусу, мм	146
H1 - розмір між направляючими, мм	130
N - висота кріплення, мм	64
N1 - довжина кінця кріплення, мм	19
s1 - відстань від бічної поверхні до центру доріжки кочення, мм	35.9
Вага, кг	3.99
Cdyn - динамічне навантаження, kN	43.6
Co - статичне навантаження, kN	29
Pu - межа втомного навантаження, кН	1.25
