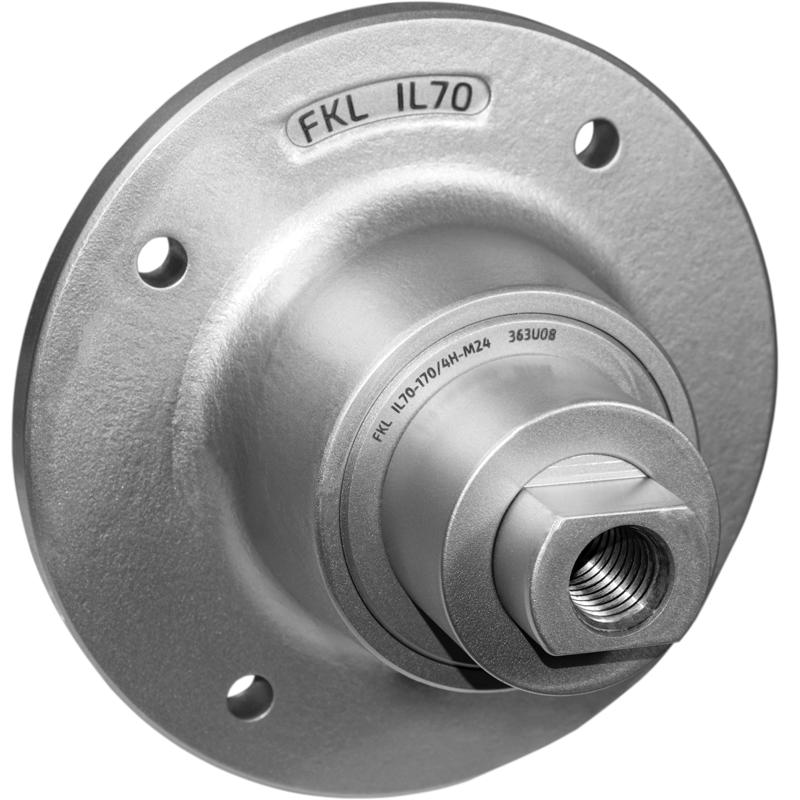

Ступиця IL70-170/4H-M24

Необслуговуваний підшипник із вбудованим фланцем для жорсткого обробітку ґрунту

Документація в форматі PDF:
ЗАХИСТ

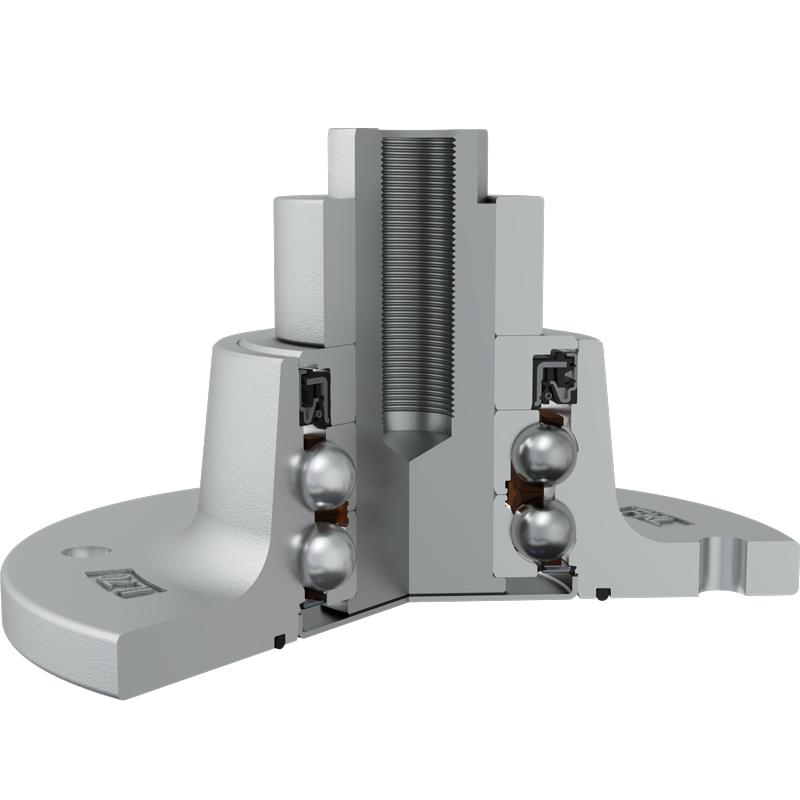

УЩІЛЬНЮЮЧЕ КІЛЬЦЕ + ЩИТОК З ЛИСТОВОГО МЕТАЛУ + RS SEAL / DIRTBLOCK SEAL + КОВАНА КРИШКА

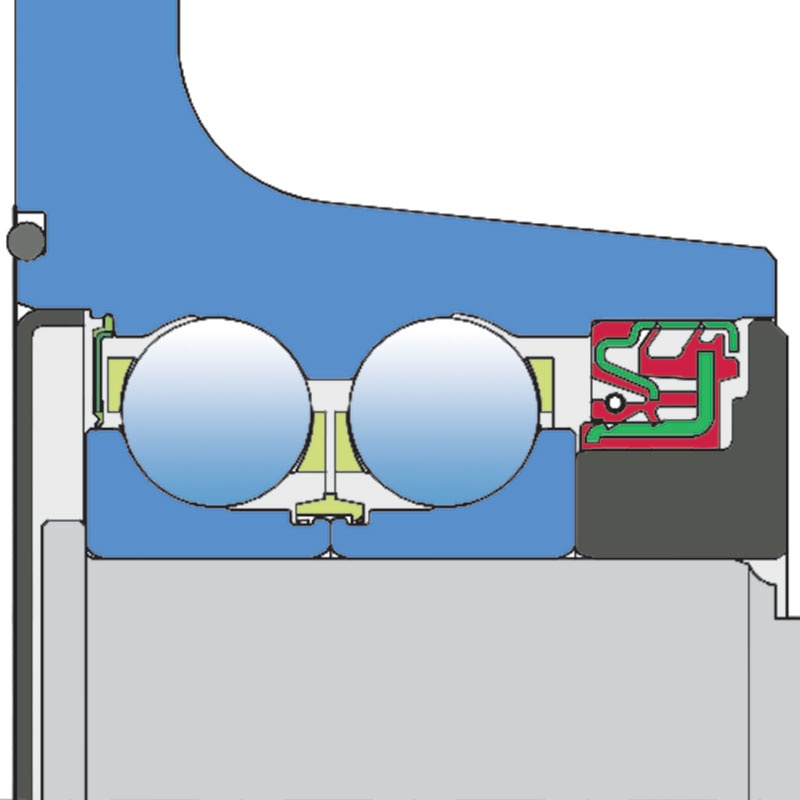

Ущільнююче кільце, екран із листового металу та ущільнення RS з боку основи та ущільнення Dirtblock із кованою кришкою на передній стороні, яка піддається впливу забруднень.
Ущільнююче кільце, екран із листового металу та ущільнення RS разом із прикріпленим диском усувають можливість забруднення базової сторона.
Ущільнення Dirtblock розроблено для важких умов роботи в несприятливих умовах. Зовнішній діаметр наполовину металевий – наполовину гумовий забезпечує надійне утримання ущільнення в отворі та покращує ефективність ущільнення. Внутрішній діаметр покритий гумою, що покращує герметичність і легкість встановлення. Кована кришка є додатковим надійним захистом ущільнення Dirtblock від механічних пошкоджень.
Це ущільнення забезпечує максимальний захист від рідких або твердих забруднень, що значно подовжує термін служби підшипників.

Тип техніки	дискова борона

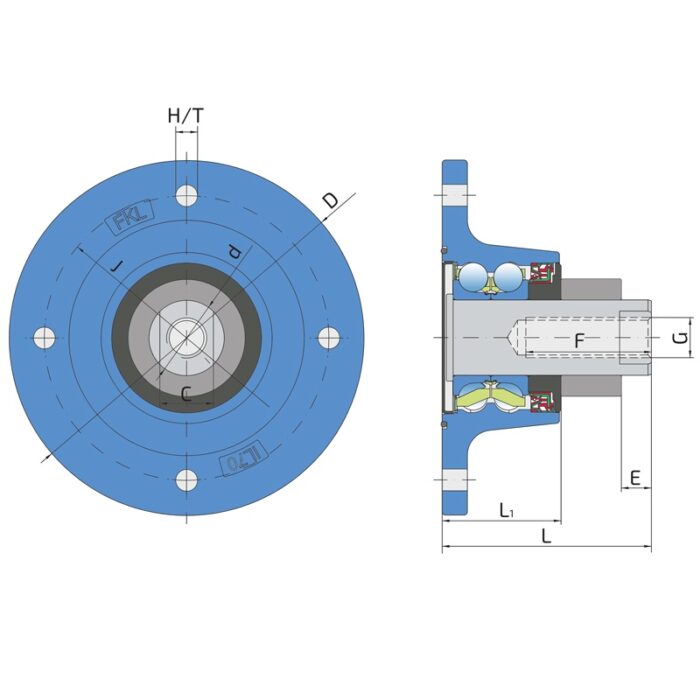

J - діаметр по отворам кріплення, мм	170
D - зовнішній діаметр, мм	212
H/T - отвір/різьба, мм	4×13
d - внутрішній діаметр, мм	45
C - розмір отвору у формі D, мм	32
G - внутрішня різьба, мм	M24
L - загальна довжина, мм	125
L1 - загальна довжина фланця, мм	71
E - довжина форми D, мм	18
F - довжина різьбової частини, мм	75
Вага, кг	8.128
Cdyn - динамічне навантаження, kN	94.45
Co - статичне навантаження, kN	77.88
Pu - межа втомного навантаження, кН	3.271
