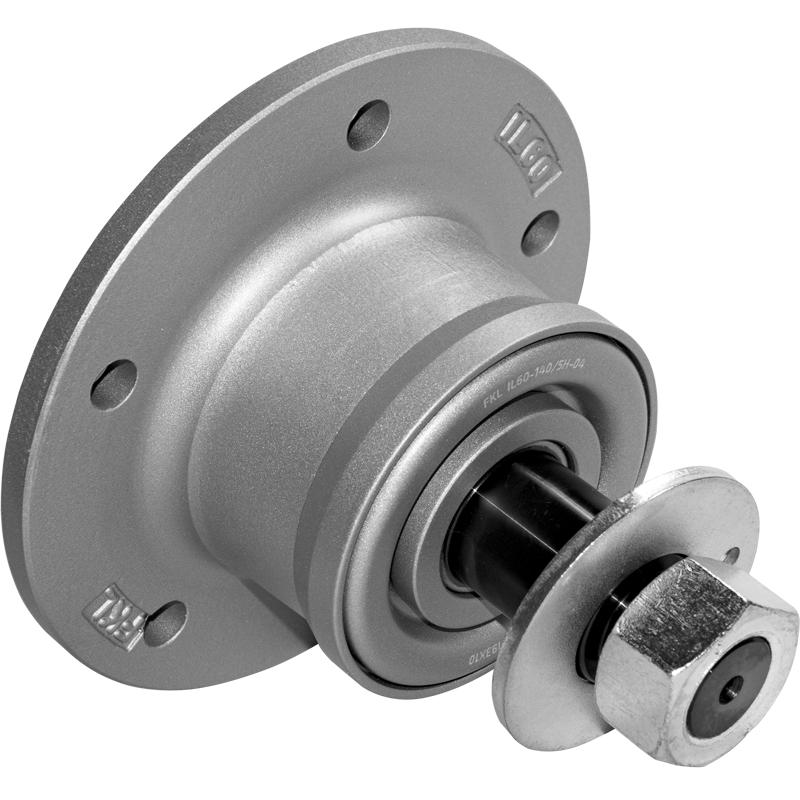

Ступиця IL60-140/5H-04

Необслуговуваний підшипник із вбудованим фланцем для жорсткого обробітку ґрунту

Документація в форматі PDF:
ЗАХИСТ

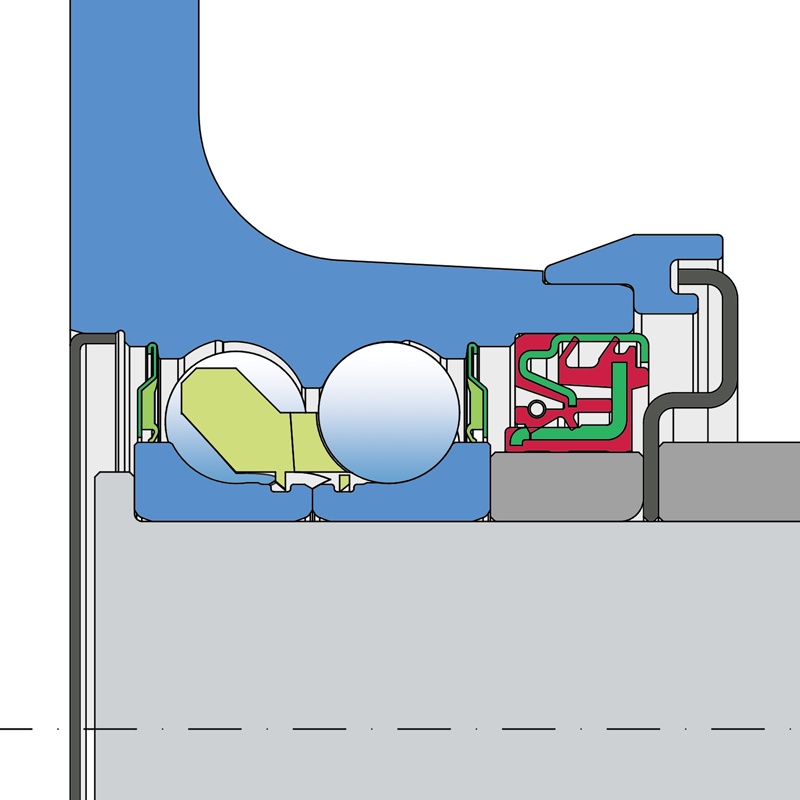

ЕКРАН З ЛИСТОВОГО МЕТАЛУ + S SEAL / S SEAL + DIRTBLOCK SEAL + МЕТАЛЕВИЙ ЕКРАН
Екран з листового металу та S-ущільнення з боку основи та S-ущільнення та ущільнення Dirtblock з металевим екраном на передній стороні, яка піддається впливу забруднень. Листовий екран та S-ущільнення разом із прикріпленим диском усувають можливість забруднення з боку основи. ущільнення призначене для важких умов роботи в несприятливих умовах. Зовнішній діаметр наполовину металевий – наполовину гумовий забезпечує надійне утримання ущільнення в отворі та покращує ефективність ущільнення. Внутрішній діаметр покритий гумою, що покращує герметичність і легкість встановлення. Кована накладка є додатковим надійним захистом ущільнення Dirtblock від механічних пошкоджень. Це ущільнення забезпечує максимальний захист від рідких або твердих забруднень, що значно подовжує термін служби підшипників.

Тип техніки	дискова борона

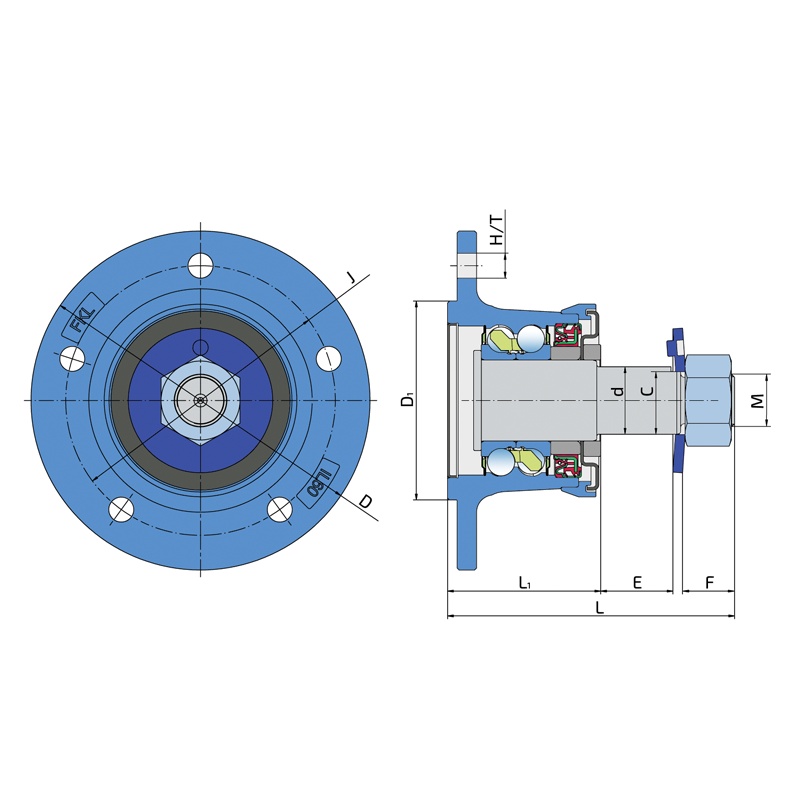

J - діаметр по отворам кріплення, мм	140
D - зовнішній діаметр, мм	176
D1 - центральний отвір на диску, мм	103.2
H/T - отвір/різьба, мм	5×13
d - внутрішній діаметр, мм	35
C - розмір отвору у формі D, мм	32.5
M - зовнішня різьба, мм	M27x2
L - загальна довжина, мм	149
L1 - загальна довжина фланця, мм	79.5
E - необхідна товщина кронштейна диска, мм	37.5
F - довжина різьбової частини, мм	28
Вага, кг	5.212
Cdyn - динамічне навантаження, kN	75.86
Co - статичне навантаження, kN	66.2
Pu - межа втомного навантаження, кН	2.78
