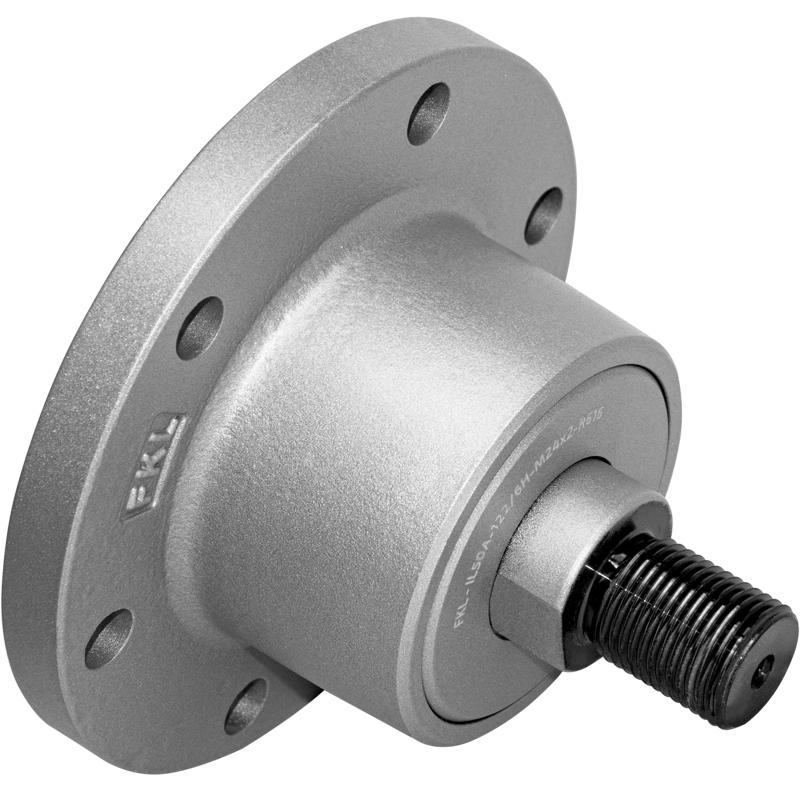

Ступиця IL50A-122/6H-M24x2-R616

Підшипникове рішення для дискової борони

Документація в форматі PDF:
ЗАХИСТ

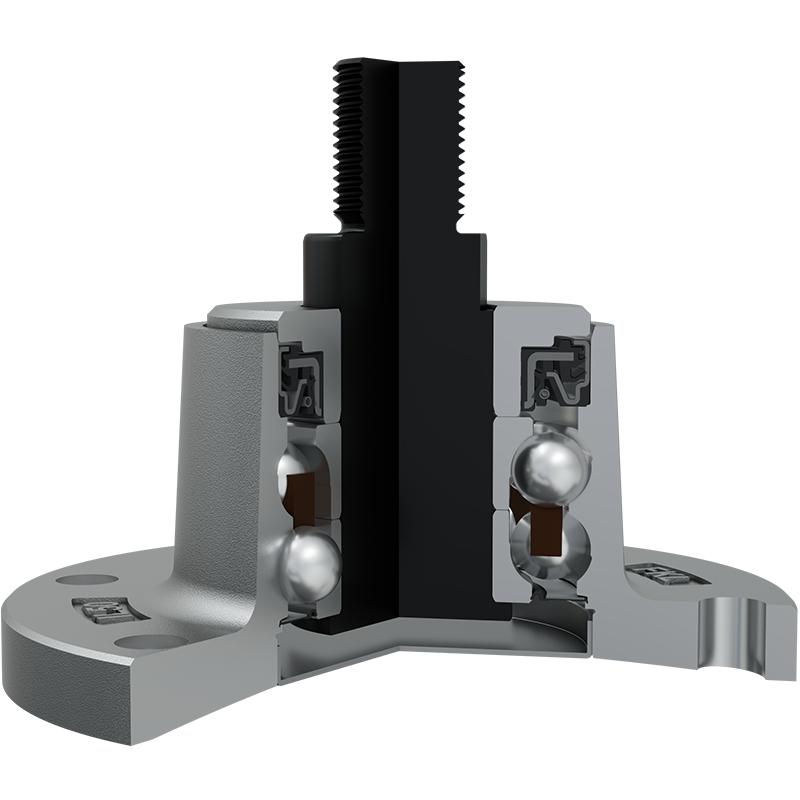

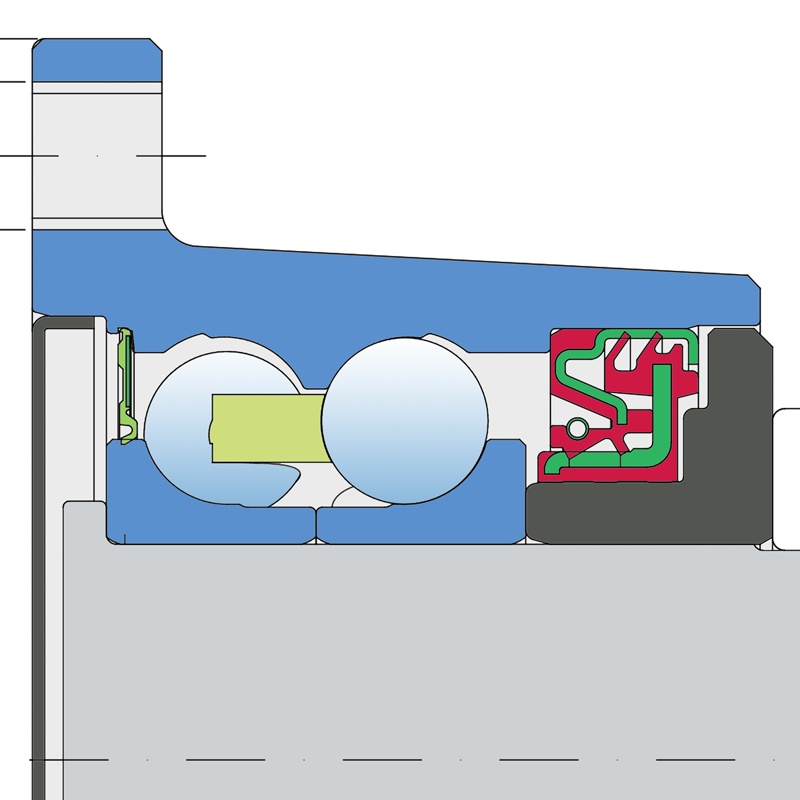

ЕКРАН З ЛИСТОВОГО МЕТАЛУ+RS SEAL / УЩІЛЬНЕННЯ DIRTBLOCK+КОВАНА КРИШКА
Екран з листового металу та ущільнення RS на боці основи та ущільнення Dirtblock та кована накладка на передній стороні, яка піддається впливу забруднень.
Екран з листового металу та ущільнення RS разом із прикріпленим диском усуває можливість забруднення з боку основи. Ущільнення Dirtblock розроблено для важких умов роботи. Зовнішній діаметр наполовину металевий – наполовину гумовий забезпечує надійне утримання ущільнення в отворі та покращує ефективність ущільнення. Внутрішній діаметр покритий гумою, що покращує герметичність і легкість встановлення. Кована кришка є додатковим надійним захистом ущільнення Dirtblock від механічних пошкоджень.
Це ущільнення забезпечує максимальний захист від рідких або твердих забруднень, що значно подовжує термін служби підшипників.

Тип техніки	дискова борона

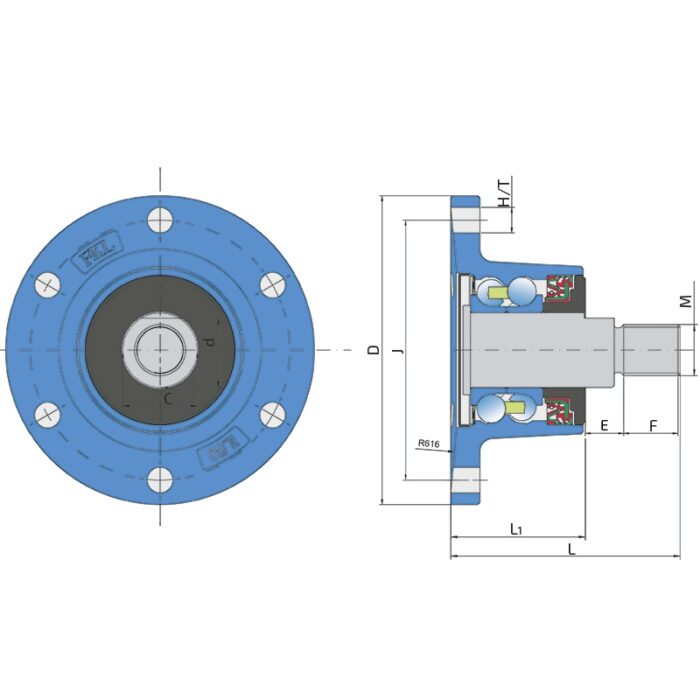

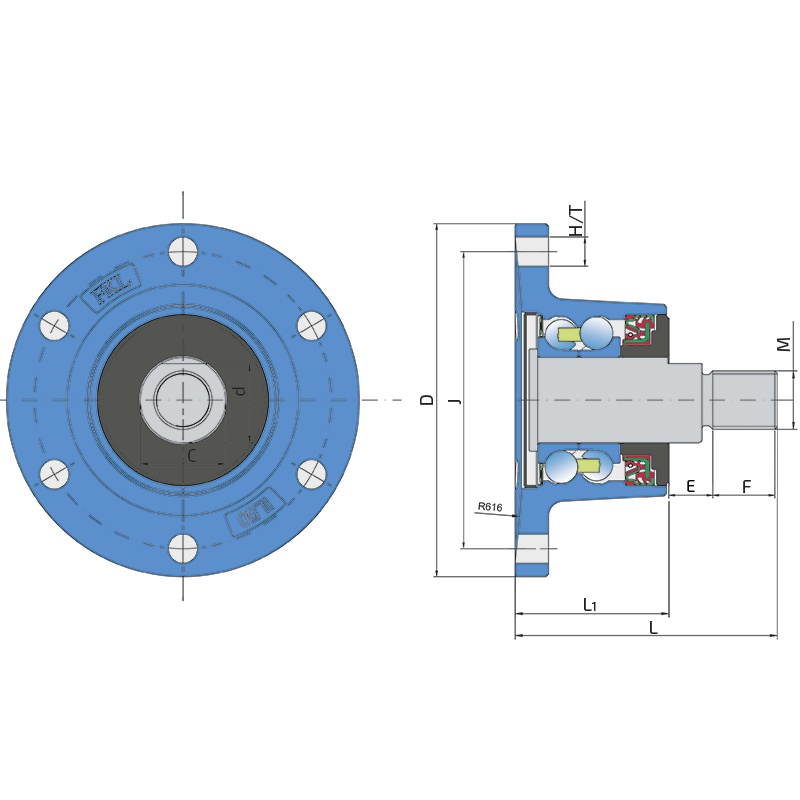

J - діаметр по отворам кріплення, мм	122
D - зовнішній діаметр, мм	145
H/T - отвір/різьба, мм	12
d - внутрішній діаметр, мм	32.5
C - розмір отвору у формі D, мм	35
M - зовнішня різьба, мм	M24x2
L - загальна довжина, мм	107.7
L1 - загальна довжина фланця, мм	63.2
E - довжина форми D, мм	18
F - довжина різьбової частини, мм	25.5
Вага, кг	3.124
Cdyn - динамічне навантаження, kN	60
Co - статичне навантаження, kN	45.8
Pu - межа втомного навантаження, кН	1.924
