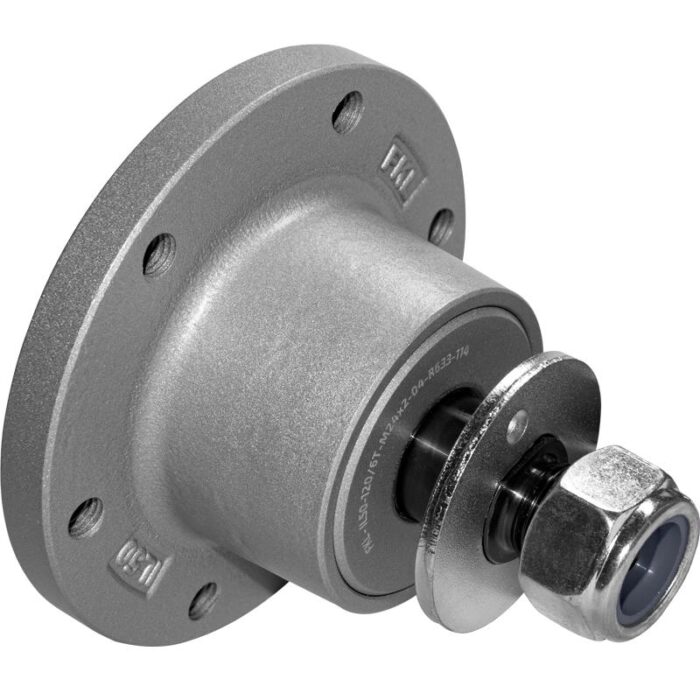

Ступиця IL50-120/6T-M24x2-04-R633-114

Інтегрований фланець, необслуговуваний підшипник для незалежних дисків

Документація в форматі PDF:
ЗАХИСТ

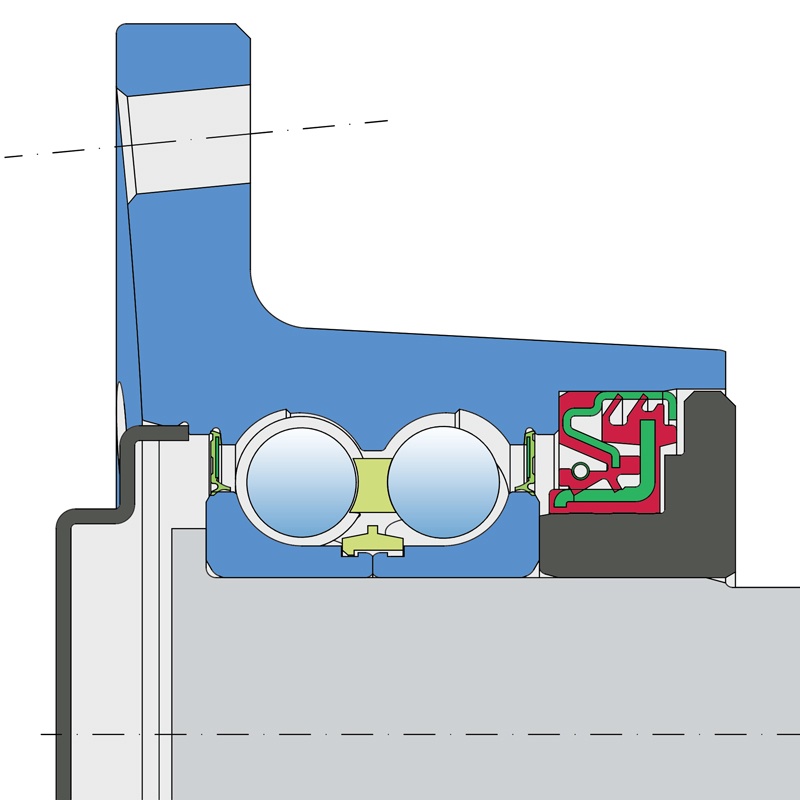

ЛИСТОВИЙ МЕТАЛЕВИЙ ЗАХИСНИЙ ЕКРАН + RS SEAL / RS SEAL + УЩІЛЬНЕННЯ DIRTBLOCK + КОВАНА ЗАХИСНА ПЛАСТИНА

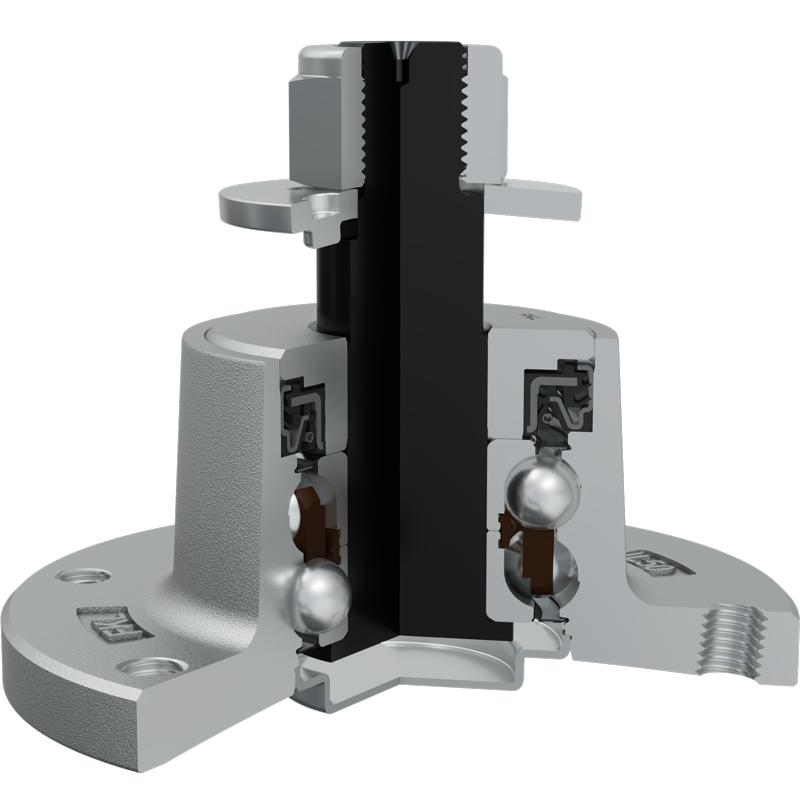

Листовий металевий екран та ущільнення RS з боку основи, а також ущільнення RS, ущільнення Dirtblock та кована захисна пластина з передньої сторони, яка піддається впливу забруднюючих речовин. Листовий металевий екран та ущільнення RS разом із прикріпленим диском виключають можливість забруднення з боку основи. Ущільнення Dirtblock розроблено для важких умов роботи в несприятливому середовищі. Зовнішній діаметр, що складається з половини металу та половини гуми, забезпечує надійне утримання ущільнення в отворі та покращує герметичність. Внутрішній діаметр покритий гумою, що покращує герметичність та спрощує встановлення. Кована захисна пластина забезпечує додатковий надійний захист ущільнення Dirtblock від механічних пошкоджень.

Тип техніки	дискова борона

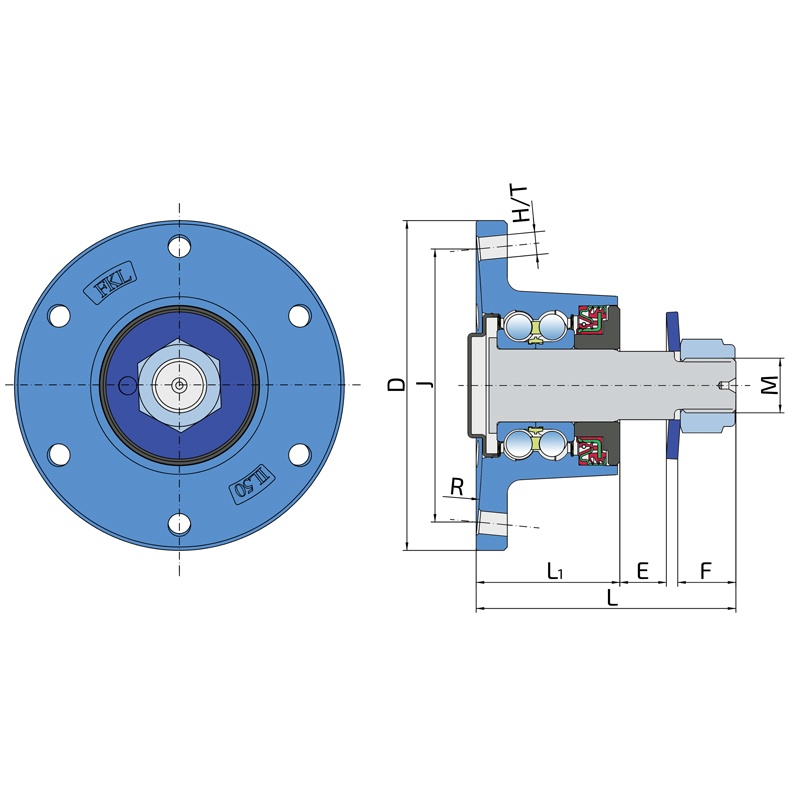

J - діаметр по отворам кріплення, мм	120
D - зовнішній діаметр, мм	145
H/T - отвір/різьба, мм	6xM12x1.75
d - внутрішній діаметр, мм	30
C - розмір отвору у формі D, мм	27.8
M - зовнішня різьба, мм	M24x2
L - загальна довжина, мм	114.2
L1 - загальна довжина фланця, мм	63.2
E - довжина форми D, мм	20
F - довжина різьбової частини, мм	27
R - радіус диска, мм	633
Вага, кг	3.53
Cdyn - динамічне навантаження, kN	60
Co - статичне навантаження, kN	45.8
Pu - межа втомного навантаження, кН	1.924
