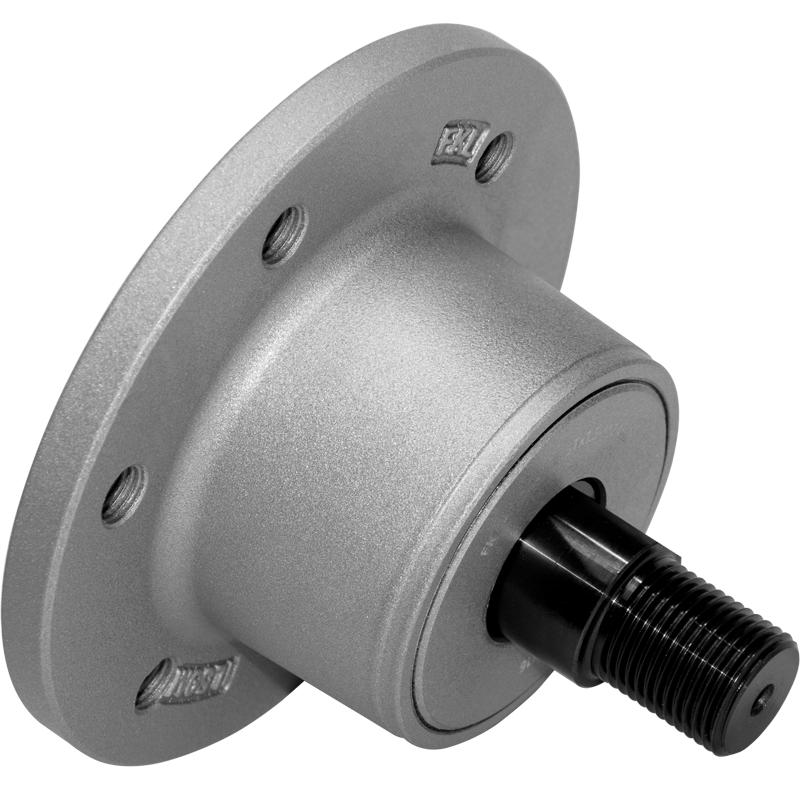

Ступиця IL50-112/6Tx1.5-M24x2

Необслуговуваний підшипник із вбудованим фланцем для важких робочих умов

Документація в форматі PDF:
ЗАХИСТ

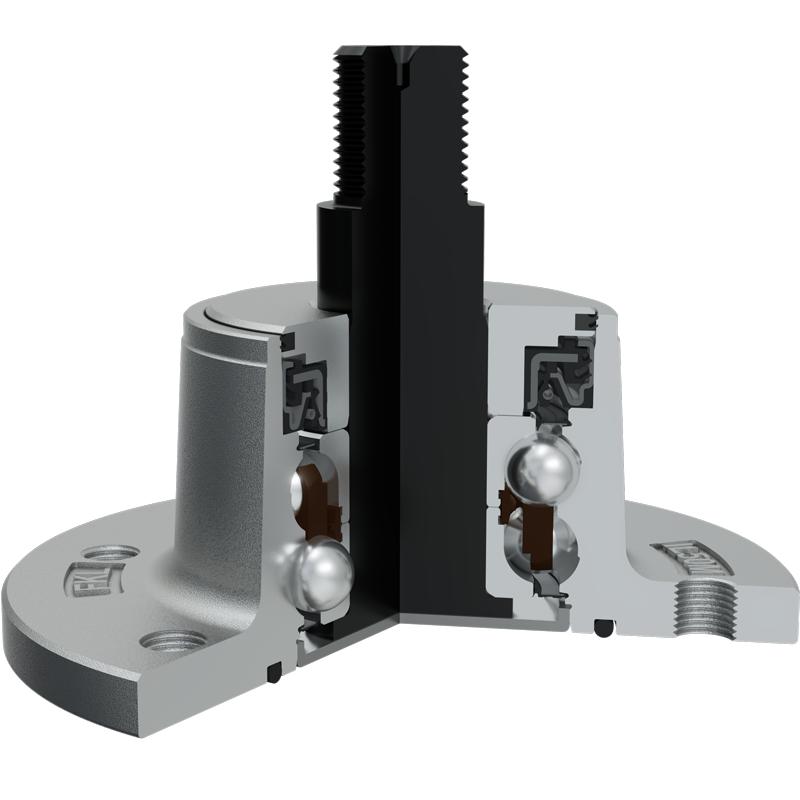

УЩІЛЬНЮЮЧЕ КІЛЬЦЕ + ЕКРАН З ЛИСТОВОГО МЕТАЛУ + RS SEAL / RS SEAL + УЩІЛЬНЕННЯ Dirtblock + DOUBLE SEAL + КОВАНА КРИШКА

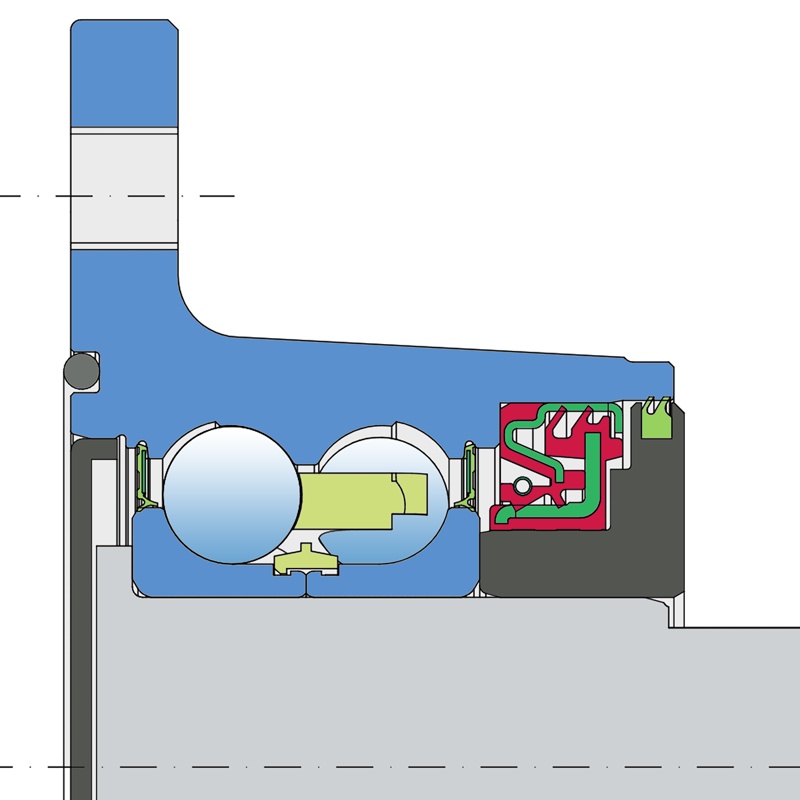

Ущільнююче кільце, екран з листового металу та ущільнення RS з боку основи та ущільнення RS, ущільнення Dirtblock, подвійне ущільнення та кована кришка з передньої сторони, яка піддається впливу забруднюючих речовин. Ущільнююче кільце, екран з листового металу та ущільнення RS разом із прикріпленим спеціальним диском виключають можливість забруднення з боку основи. Ущільнення Dirtblock розроблено для важких умов роботи в несприятливому середовищі. Зовнішній діаметр, що складається з половини металу та половини гуми, забезпечує надійне утримання ущільнення в отворі та покращує герметичність. Внутрішній діаметр покритий гумою, що покращує герметичність та спрощує встановлення. Кована кришка забезпечує додатковий надійний захист ущільнення Dirtblock від механічних пошкоджень. Додаткове подвійне ущільнення захищає підшипник від проникнення забруднюючих речовин та забезпечує довший термін служби підшипника.

Тип техніки	дискова борона

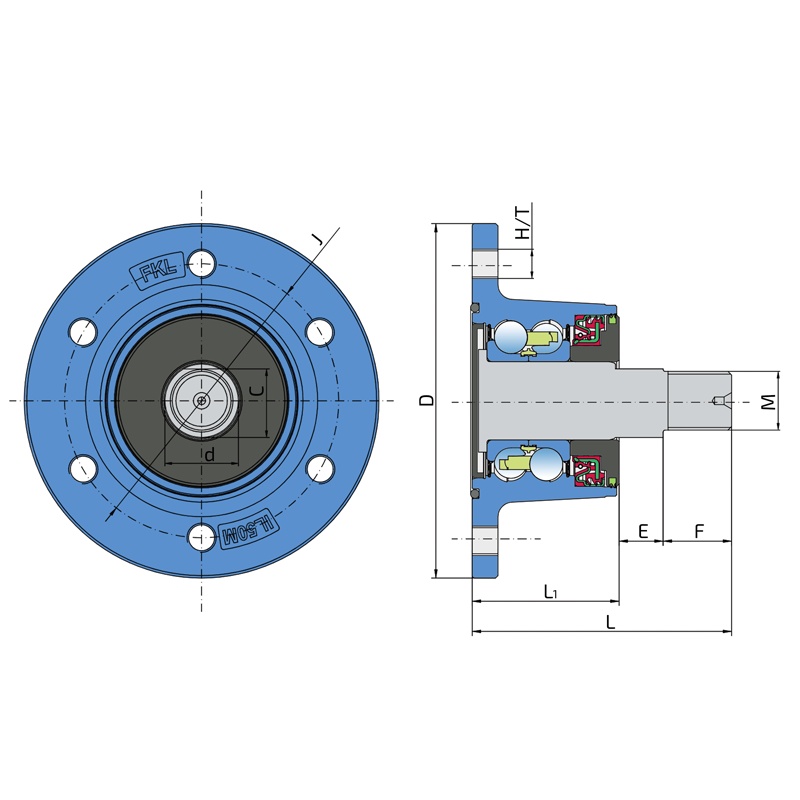

J - діаметр по отворам кріплення, мм	112
D - зовнішній діаметр, мм	145
H/T - отвір/різьба, мм	6xM12x1.5
d - внутрішній діаметр, мм	30
C - розмір отвору у формі D, мм	28
M - зовнішня різьба, мм	M24x2
L - загальна довжина, мм	106
L1 - загальна довжина фланця, мм	60
E - довжина форми D, мм	18
F - довжина різьбової частини, мм	28
Вага, кг	2.99
Cdyn - динамічне навантаження, kN	60
Co - статичне навантаження, kN	45.8
Pu - межа втомного навантаження, кН	1.924
