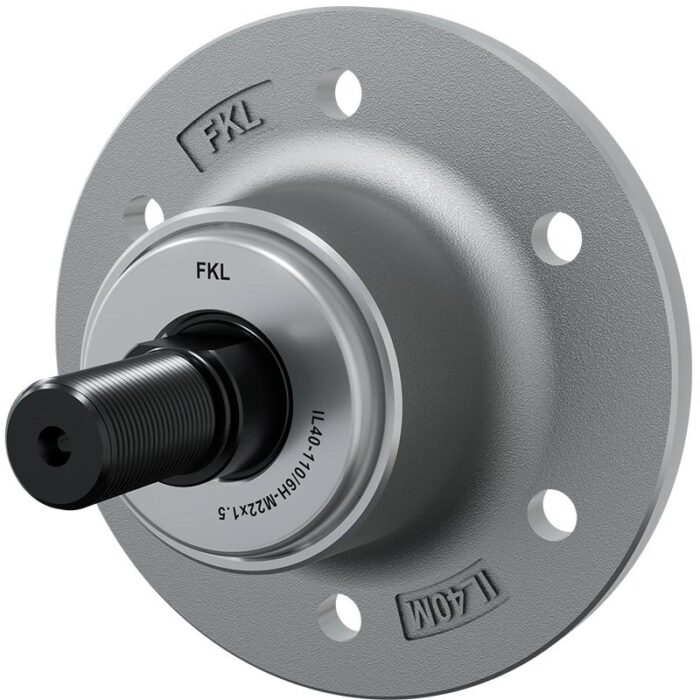

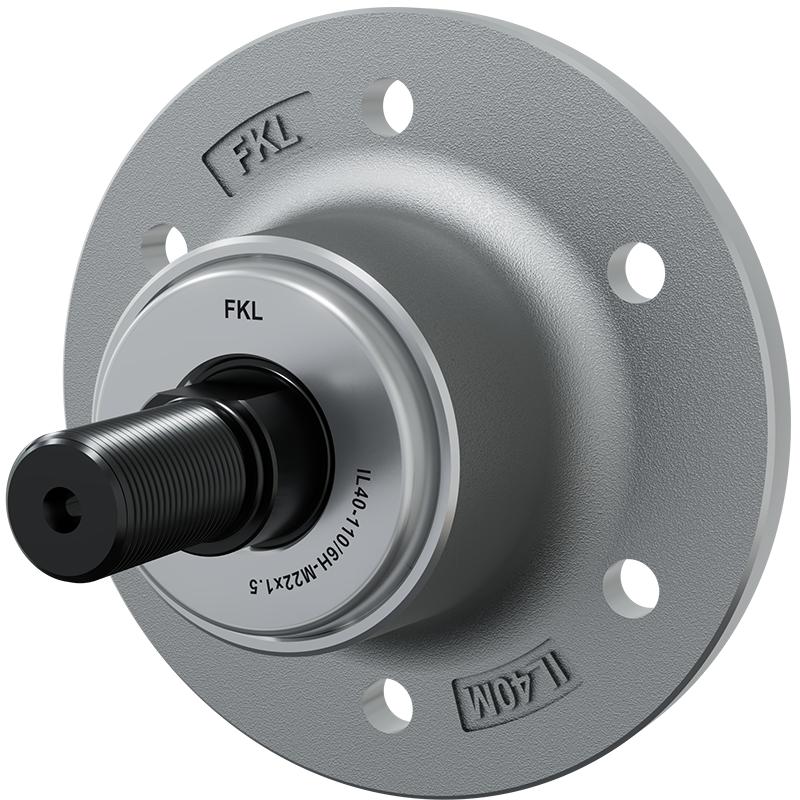

Ступиця IL40-110/6H-M22x1.5

Інтегрований фланець, підшипник, що не вимагає технічного обслуговування

Документація в форматі PDF:
ЗАХИСТ

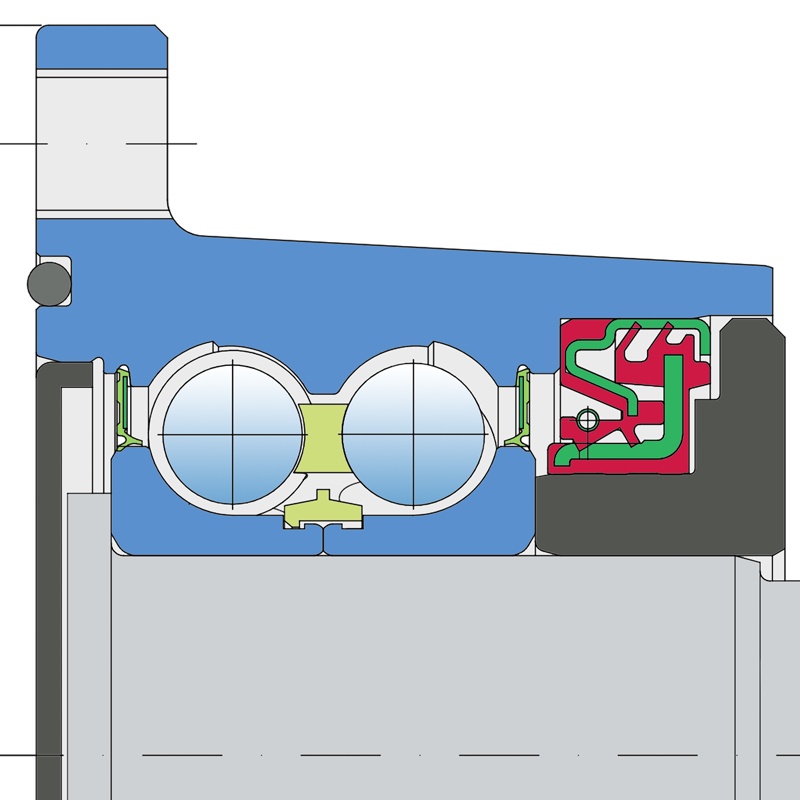

УЩІЛЬНЮЮЧЕ КІЛЬЦЕ + ЕКРАН З ЛИСТОВОГО МЕТАЛУ + RS SEAL / RS SEAL + УЩІЛЬНЕННЯ DIRTBLOCK + КОВАНА КРИШКА

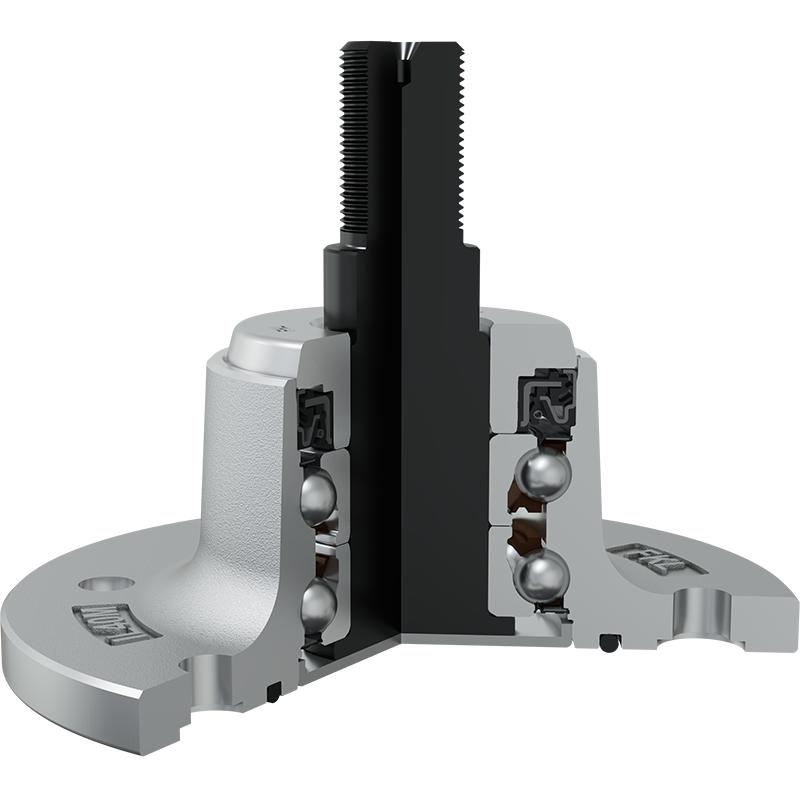

Ущільнююче кільце, екран із листового металу та ущільнення RS на базовій стороні та ущільнення RS, ущільнення Dirtblock із кованою кришкою на передній стороні, яка піддається впливу забруднень.
Ущільнююче кільце, екран із листового металу та ущільнення RS разом із прикріпленим диском виключає можливість забруднення з боку основи.
Ущільнення Dirtblock розроблено для важких умов роботи. Зовнішній діаметр наполовину металевий – наполовину гумовий забезпечує надійне утримання ущільнення в отворі та покращує ефективність ущільнення. Внутрішній діаметр покритий гумою, що покращує герметичність і легкість встановлення. Кована кришка є додатковим надійним захистом ущільнення Dirtblock від механічних пошкоджень.
Це ущільнення забезпечує максимальний захист від рідких або твердих забруднень, що значно подовжує термін служби підшипників.

Тип техніки	дискова борона

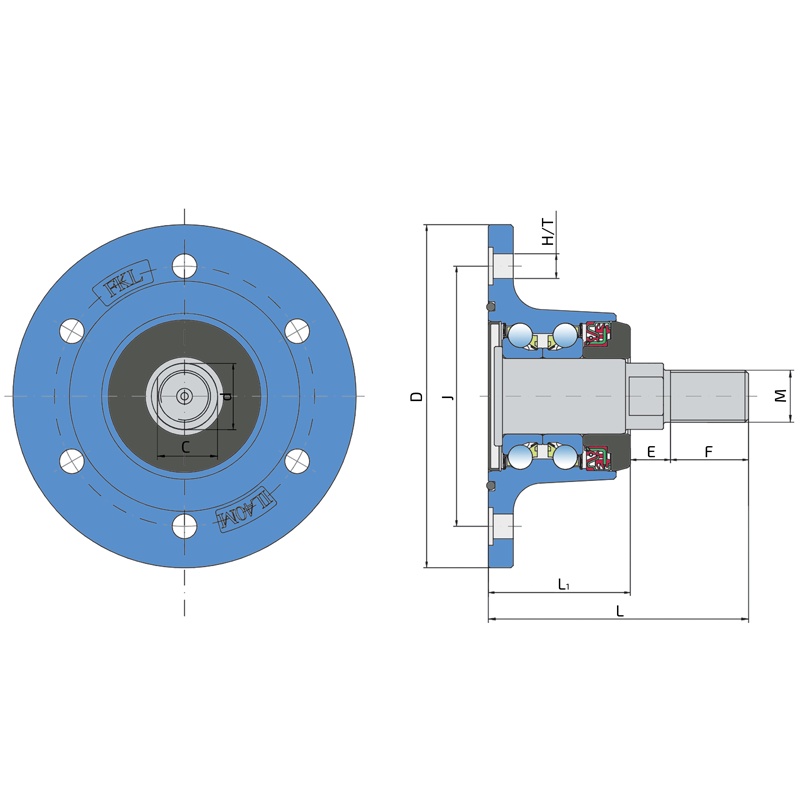

J - діаметр по отворам кріплення, мм	110
D - зовнішній діаметр, мм	145
H/T - отвір/різьба, мм	6×10.5
d - внутрішній діаметр, мм	28
C - розмір отвору у формі D, мм	25.4
M - зовнішня різьба, мм	M22x1.5
L - загальна довжина, мм	110
L1 - загальна довжина фланця, мм	60
E - довжина форми D, мм	17
F - довжина різьбової частини, мм	33
Вага, кг	2.62
Cdyn - динамічне навантаження, kN	42.9
Co - статичне навантаження, kN	36.3
Pu - межа втомного навантаження, кН	1.53
