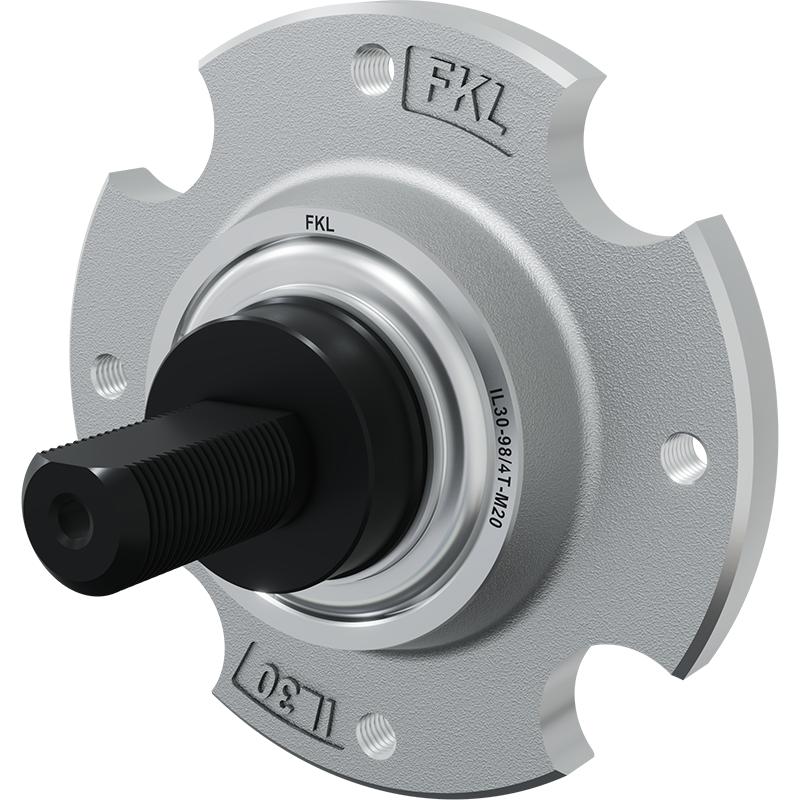

Ступиця IL30-98/4T-M20

Рішення щодо підшипників для жорстких умов висіву та дисків-сошників плугів, інтегрований фланець

Документація в форматі PDF:
ЗАХИСТ

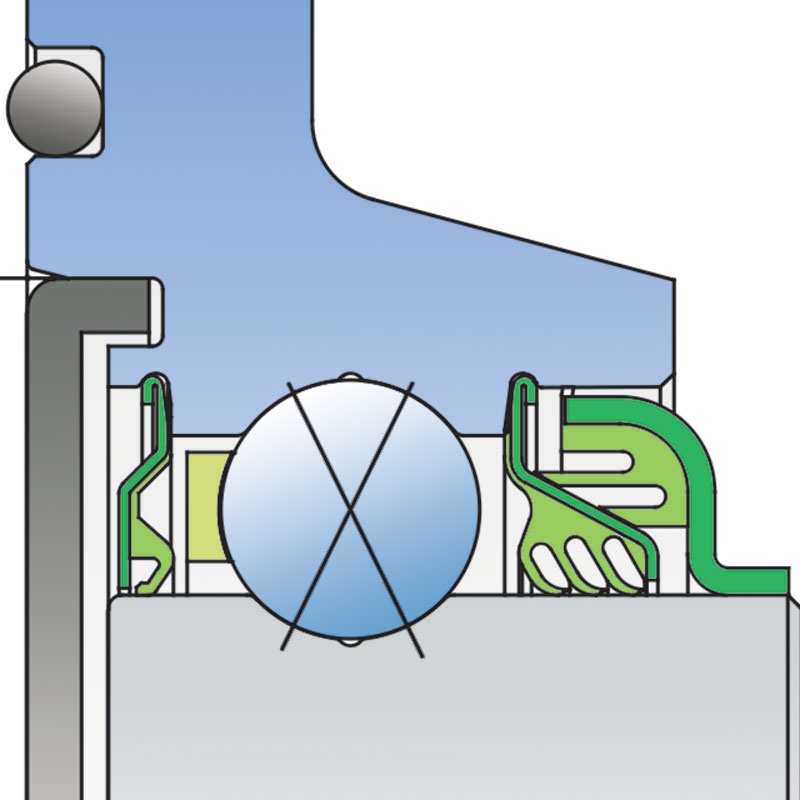

УЩІЛЬНЮЮЧЕ КІЛЬЦЕ + ЕКРАН З ЛИСТОВОГО МЕТАЛУ + S SEAL / DOUBLE T SEAL + сталевий екран
Ущільнююче кільце з екраном з листового металу та S-подібним ущільненням з боку основи та подвійним трикромовим ущільненням зі сталевим екраном з боку основи.
Ущільнююче кільце з екраном з листового металу та S-подібним ущільненням з боку основи повністю запобігає потраплянню будь-яких забруднень.
Подвійне трикромове ущільнення захищає передню сторону набагато довше, ніж звичайне трикромове ущільнення. Сталевий екран забезпечує додатковий, надійний захист подвійного трикромового ущільнення від механічних пошкоджень.

Тип техніки	посівна техніка

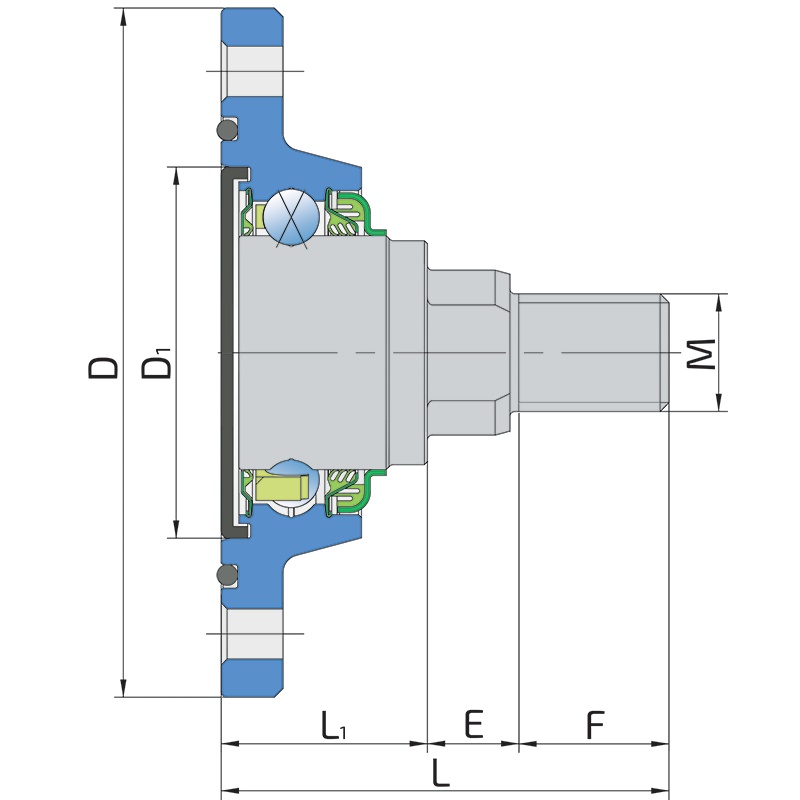

J - діаметр по отворам кріплення, мм	98
D - зовнішній діаметр, мм	117
D1 - зовнішній діаметр, мм	63
H/T - отвір/різьба, мм	4xM8
d - внутрішній діаметр, мм	20
C - розмір отвору у формі D, мм	17
M - зовнішня різьба, мм	M20
L - загальна довжина, мм	77
L1 - загальна довжина фланця, мм	40
E - довжина форми D, мм	7
F - довжина різьбової частини, мм	30
Вага, кг	1.14
Cdyn - динамічне навантаження, kN	29.6
Co - статичне навантаження, kN	21
Pu - межа втомного навантаження, кН	0.88
