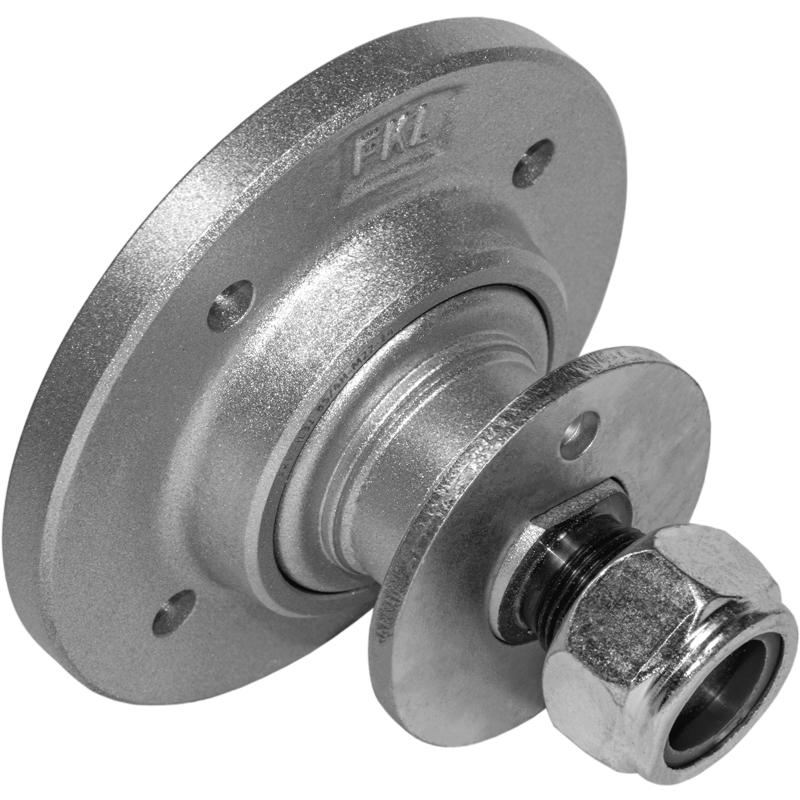

Ступиця IL30-85/4H-M22-04

Рішення щодо підшипників для жорстких умов висіву та дисків-сошників плугів, інтегрований фланець

Документація в форматі PDF:
ЗАХИСТ

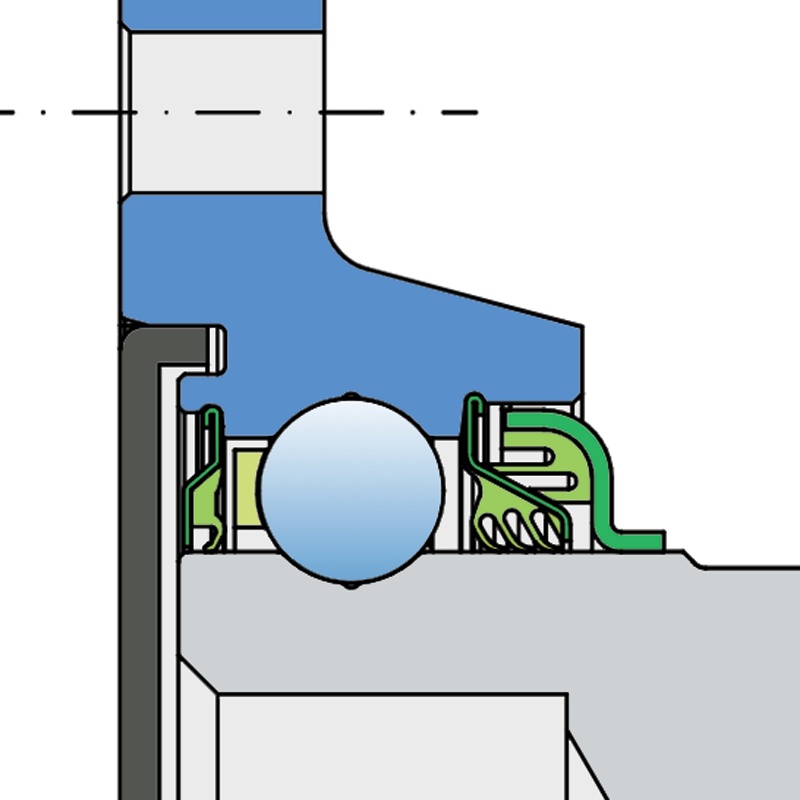

ЛИСТОВИЙ МЕТАЛЕВИЙ ЗАЩИТНИЙ ЕКРАНТ + S SEAL / DOUBLE T SEAL + СТАЛЕВИЙ ЗАЩИТНИЙ ЕКРАНТ
Листовий металевий екран та S-подібне ущільнення з боку основи та подвійне 3-кромове ущільнення зі сталевим екраном з передньої сторони.
Листовий металевий екран та S-подібне ущільнення з боку основи повністю запобігають потраплянню будь-яких забруднень.
Подвійне 3-кромове ущільнення захищає передню сторону набагато довше, ніж звичайне 3-кромове ущільнення. Сталевий екран – це додатковий, надійний захист подвійного 3-кромового ущільнення від механічних пошкоджень.

Тип техніки	посівна техніка

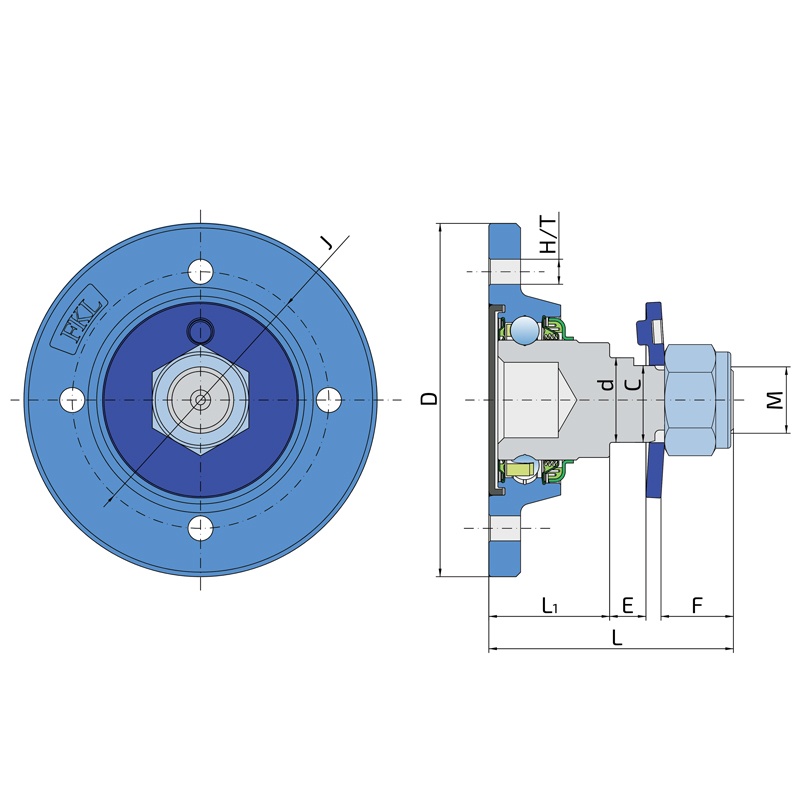

J - діаметр по отворам кріплення, мм	85
D - зовнішній діаметр, мм	117
H/T - отвір/різьба, мм	4×8.3
d - внутрішній діаметр, мм	28
C - розмір отвору у формі D, мм	25.4
M - зовнішня різьба, мм	M22x1.5
L - загальна довжина, мм	81
L1 - загальна довжина фланця, мм	40
E - довжина форми D, мм	12
F - довжина різьбової частини, мм	26
Вага, кг	1.499
Cdyn - динамічне навантаження, kN	29.6
Co - статичне навантаження, kN	21
Pu - межа втомного навантаження, кН	0.882
