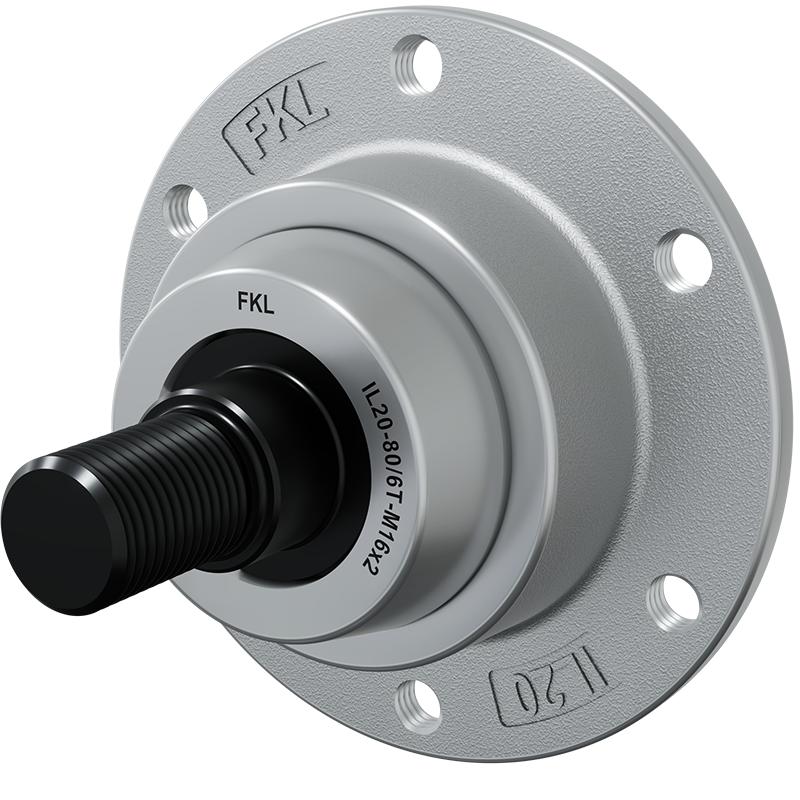

Ступиця IL20-80/6T-M16x2

Підшипникове рішення для посівної техніки, інтегрований фланець

Документація в форматі PDF:
ЗАХИСТ
ЛИСТОВИЙ МЕТАЛЕВИЙ ЗАХИСНИЙ ЕКРАН + S SEAL / T SEAL + СТАЛЕВА ПЛАСТИНА

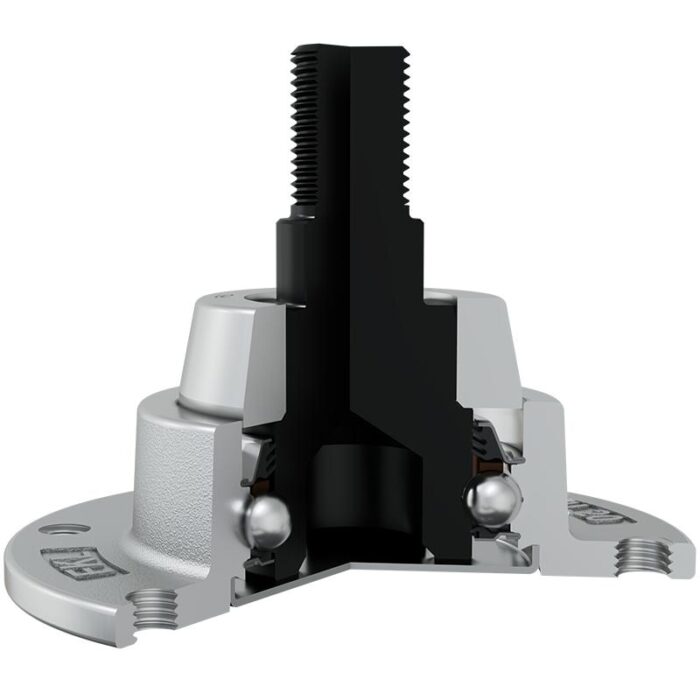

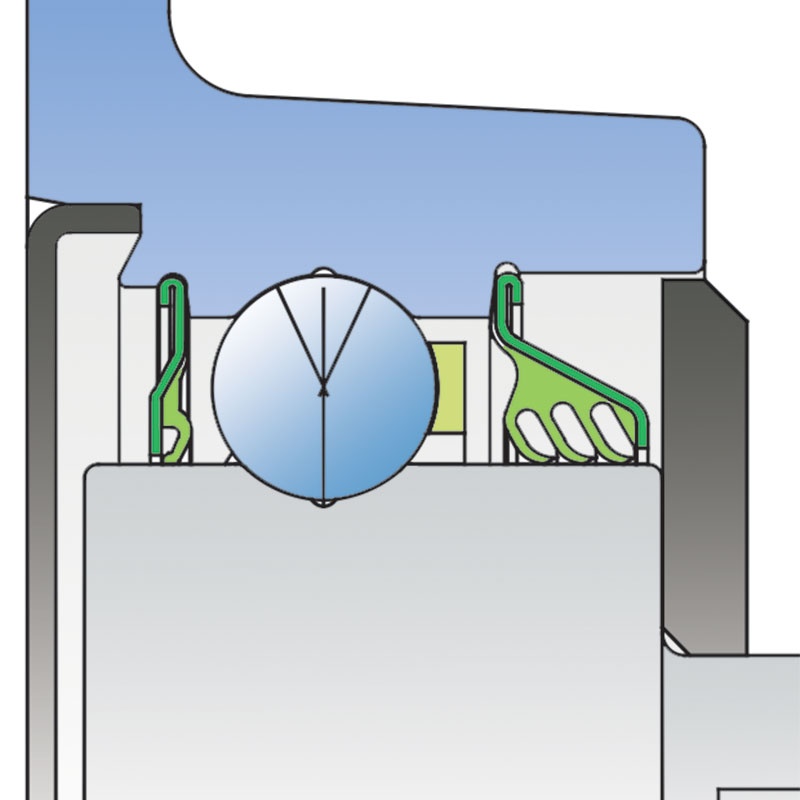

Листовий металевий екран та S-подібне ущільнення з боку основи та 3-кромове ущільнення зі сталевою пластиною з передньої сторони, яка піддається впливу забруднень.
Листовий металевий екран та S-подібне ущільнення разом із прикріпленим диском виключають можливість забруднення з боку основи.
3-кромове ущільнення з передньої сторони захищає підшипник від проникнення забруднень.

Тип техніки	посівна техніка
J - діаметр по отворам кріплення, мм	80
D - зовнішній діаметр, мм	94
H/T - отвір/різьба, мм	6xM8x1.25
d - внутрішній діаметр, мм	20
C - розмір отвору у формі D, мм	18.5
M - зовнішня різьба, мм	M16x2
L - загальна довжина, мм	71.6
L1 - загальна довжина фланця, мм	38
E - довжина форми D, мм	12.4
F - довжина різьбової частини, мм	21.2
Вага, кг	0.73
Cdyn - динамічне навантаження, kN	22
Co - статичне навантаження, kN	15.2
Pu - межа втомного навантаження, кН	0.64
