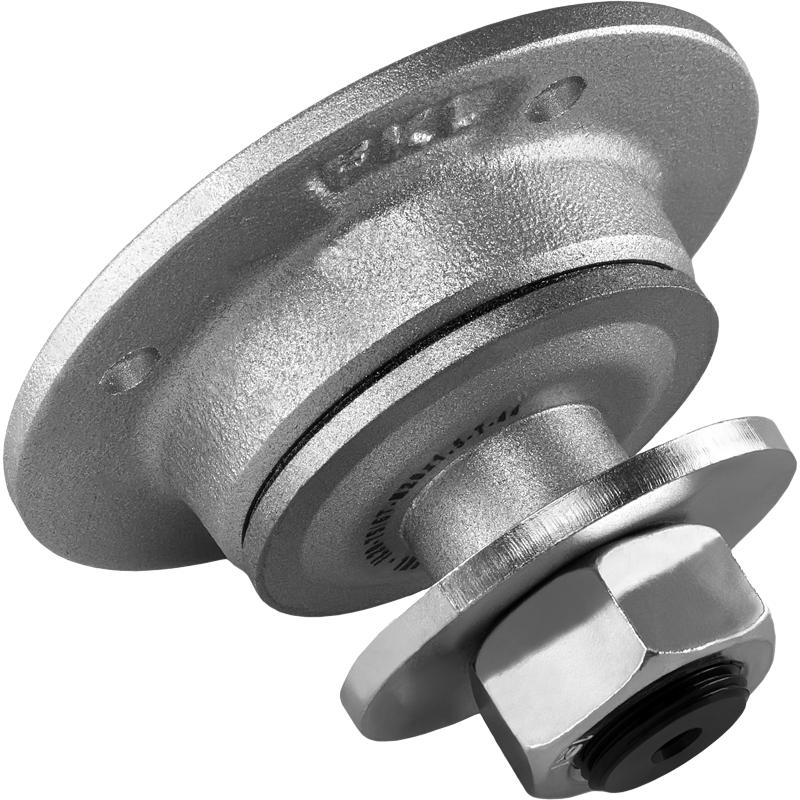

Ступиця IL20-75/4H-M20x1.5-T-44

Підшипникове рішення для посівної техніки, інтегрований фланець

Документація в форматі PDF:
ЗАХИСТ

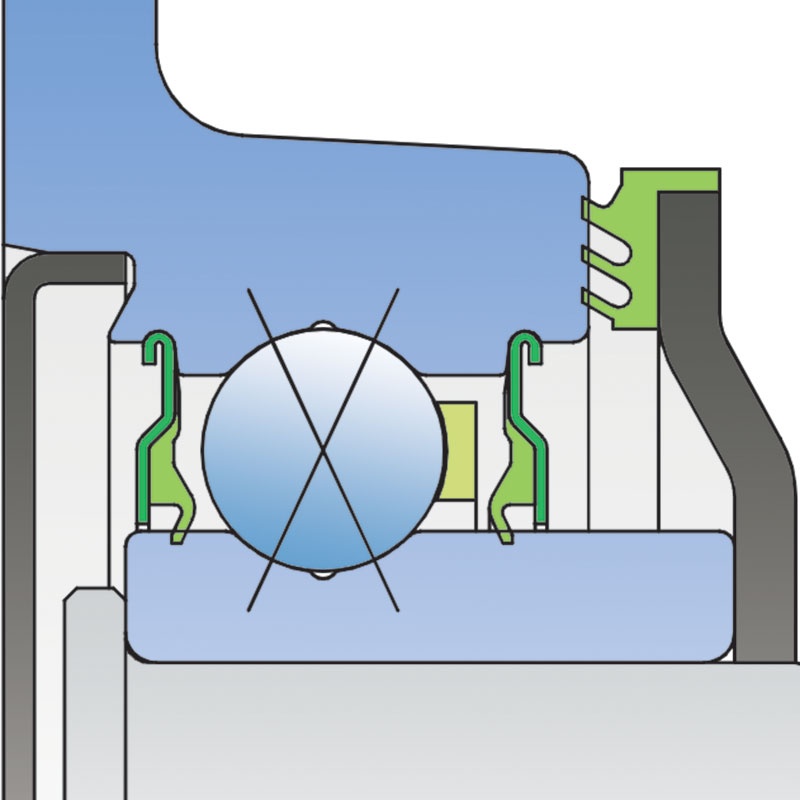

ЕКРАН З ЛИСТОВОГО МЕТАЛУ+S SEAL / S SEAL +T SEAL +МЕТАЛЕВА ЗАХИСНА КРИШКА
Екран з листового металу та S-ущільнення на боці основи та S-ущільнення, посилене фронтальним 3-кромковим ущільненням та металевою захисною кришкою на передній стороні, яка піддається впливу забруднень.
Екран із листового металу та S-ущільнення разом із прикріпленим диском зменшують можливість забруднення з боку основи.
Ущільнення S у поєднанні з переднім 3-кромковим ущільненням забезпечує кращий захист від забруднення та подовжує термін служби підшипника. Металева захисна кришка переднього 3-кромкового ущільнювача також захищає внутрішній 3-кромковий ущільнювач від механічних пошкоджень.

Тип техніки	посівна техніка

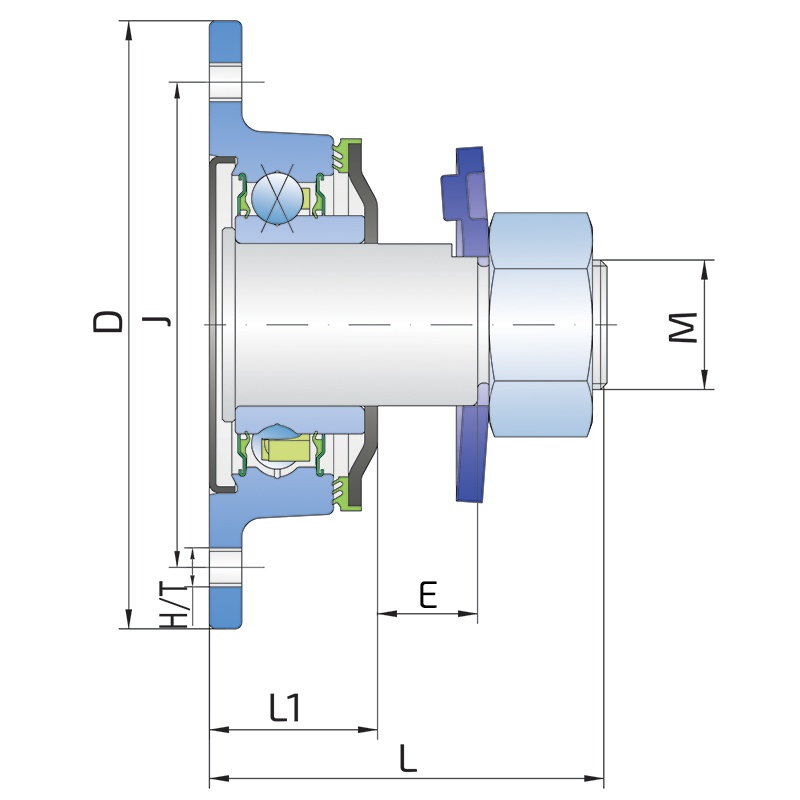

J - діаметр по отворам кріплення, мм	75
D - зовнішній діаметр, мм	94
H/T - отвір/різьба, мм	4×8.5
d - внутрішній діаметр, мм	25
C - розмір отвору у формі D, мм	23
M - зовнішня різьба, мм	M20x1.5
L - загальна довжина, мм	61
L1 - загальна довжина фланця, мм	26
F - довжина різьбової частини, мм	20
E - довжина форми D, мм	15
Вага, кг	0.77
Cdyn - динамічне навантаження, kN	22
Co - статичне навантаження, kN	15.2
Pu - межа втомного навантаження, кН	0.64
