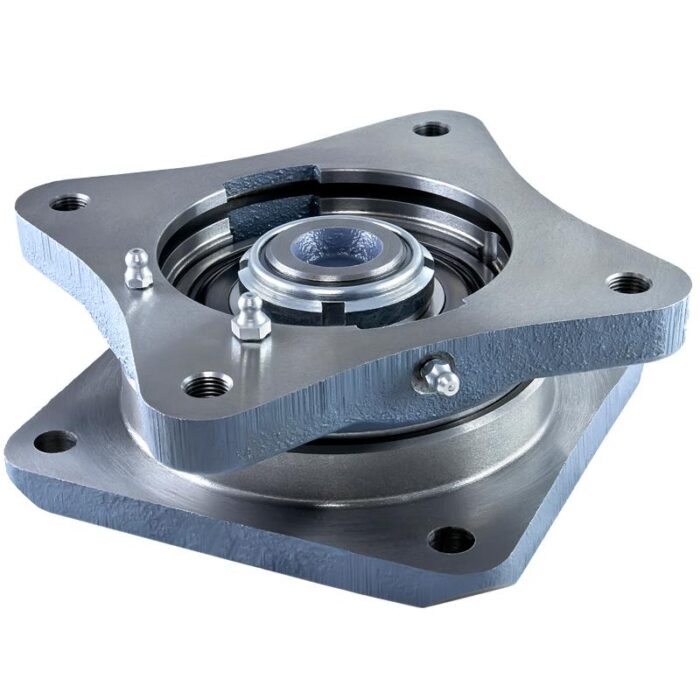

Підшипниковий вузол ZGKU 309 2S

Підшипниковий вузол

Документація в форматі PDF:
ЗАХИСТ

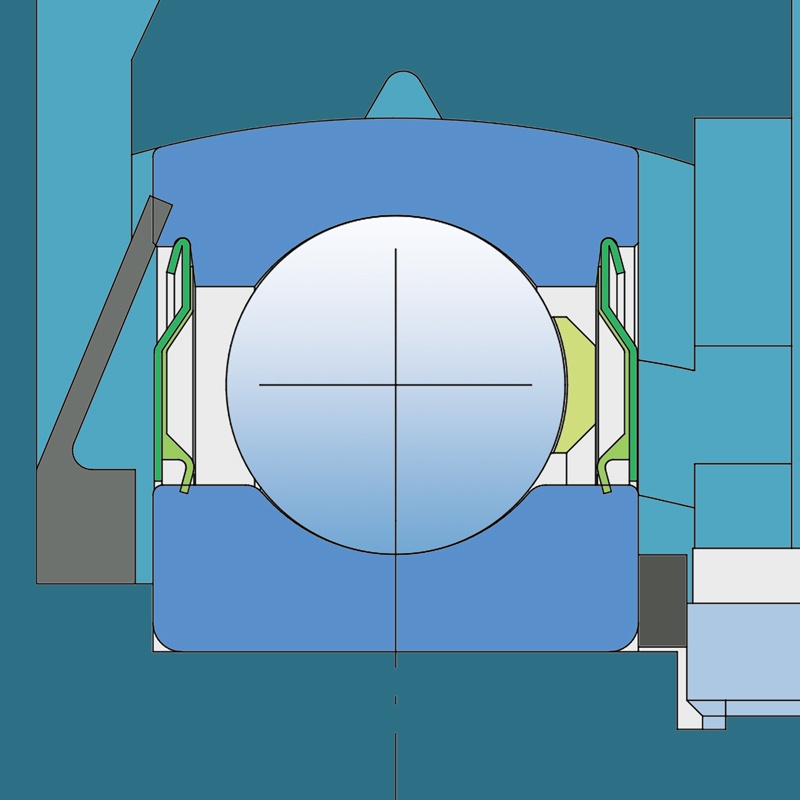

S SEAL / S SEAL (2S)
Один манжетний ущільнювач із лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у RS, але забезпечує набагато кращий захист від грубих частинок домішок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для нейтральних умов через наявність сторонніх матеріалів.
Використовується з підшипником Y (стандарт) і радіальними шарикопідшипниками.

Тип техніки	катки

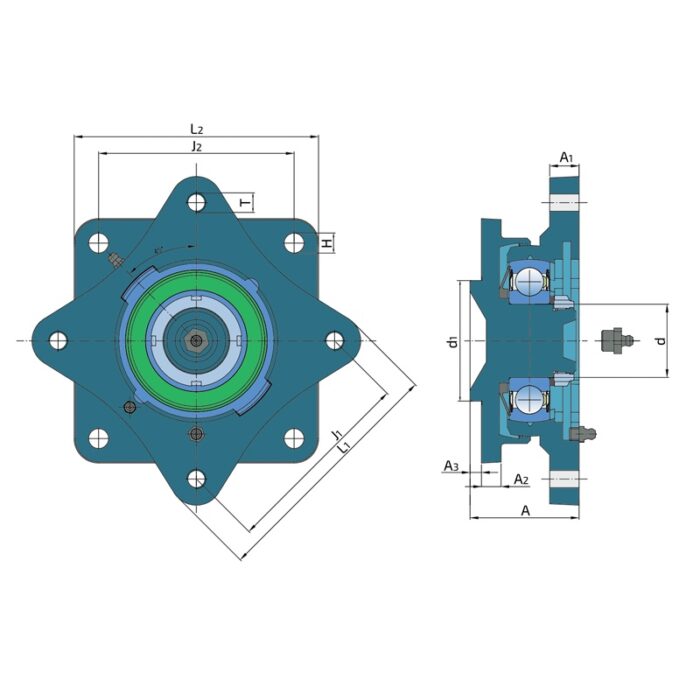

d - внутрішній діаметр, мм	45
d1 - центруючий діаметр, мм	74
L1 - загальна ширина корпусу, мм	152
J1 - відстань між отворами, мм	120
L2 - загальна ширина корпусу, мм	150
J2 - відстань між отворами, мм	120
А - загальна ширина, мм	66.9
A1 - ширина фланця, мм	18
A2 - ширина фланця, мм	12
A3 - висота центруючого діаметра, мм	7
Т - розмір різьбового отвору, мм	4xM12x1.25
H - діаметр отвору, мм	4×12.3
Вага, кг	5.6
Co - статичне навантаження, kN	59.6
Cdyn - динамічне навантаження, kN	80.8
