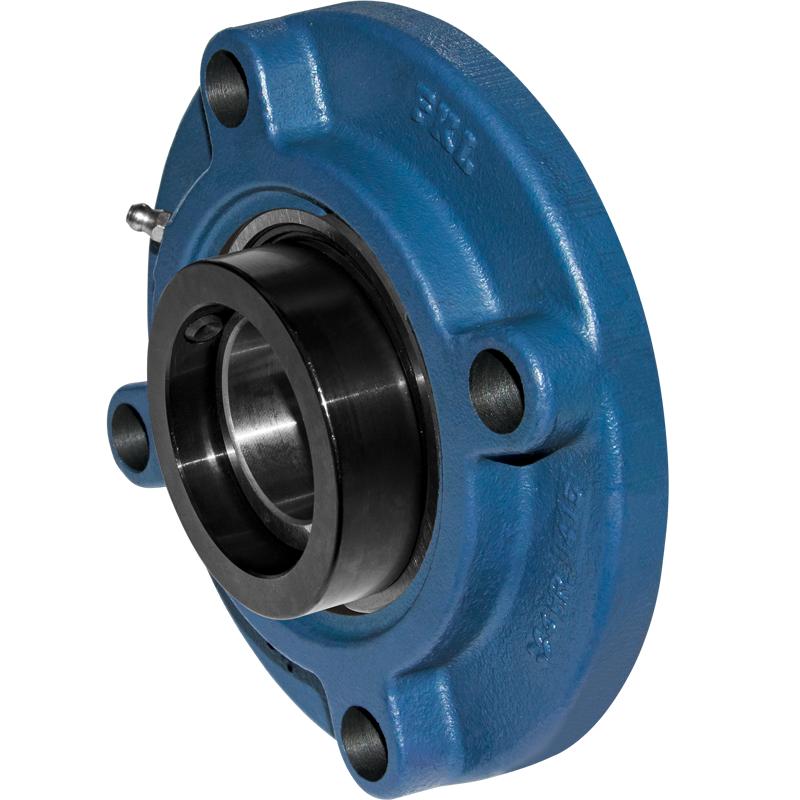

Підшипниковий вузол UYG 206 2S

Фланцеві блоки Y-підшипників із круглим корпусом із сірого чавуну “G”

Категорії: З корпусом Тип G, ПІДШИПНИКОВІ ВУЗЛИ

Документація в форматі PDF:
ЗАХИСТ
S SEAL / S SEAL (2S)

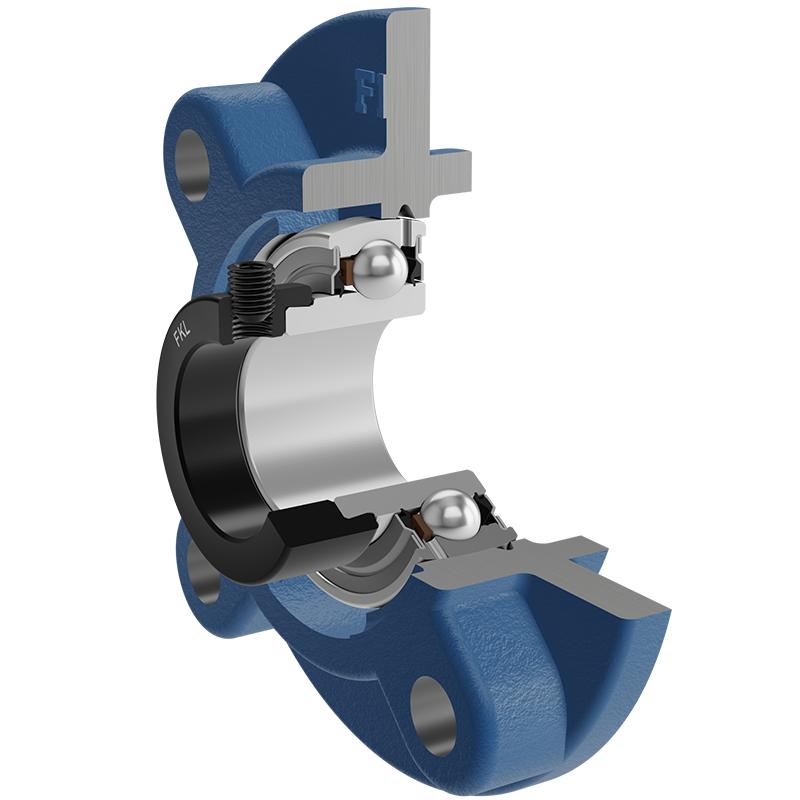

Один манжетний ущільнювач із лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у RS, але забезпечує набагато кращий захист від грубих частинок домішок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для нейтральних умов через наявність сторонніх матеріалів.
Використовується з підшипником Y (стандарт) і радіальними шарикопідшипниками.

Тип техніки	універсальний

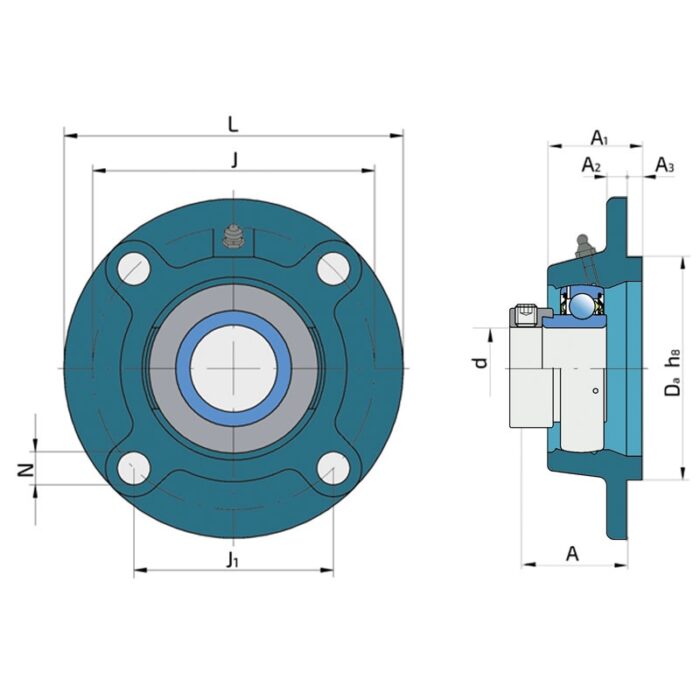

d - внутрішній діаметр, мм	30
Da - центруючий діаметр, мм	80
L - загальна ширина, мм	125
A - відстань від фланця корпусу до передньої частини внутрішнього кільця підшипника, мм	36.7
A1 - загальна ширина корпусу, мм	31
A2 - товщина фланця корпусу, мм	8
A3 - висота центруючого діаметра, мм	8
J - діаметр по отворам кріплення, мм	100
J1 - відстань між отворами, мм	70.7
N - діаметр кріплення, мм	12
Вага, кг	1.4
Cdyn - динамічне навантаження, kN	19.5
Co - статичне навантаження, kN	11.2
Pu - межа втомного навантаження, кН	0.475
