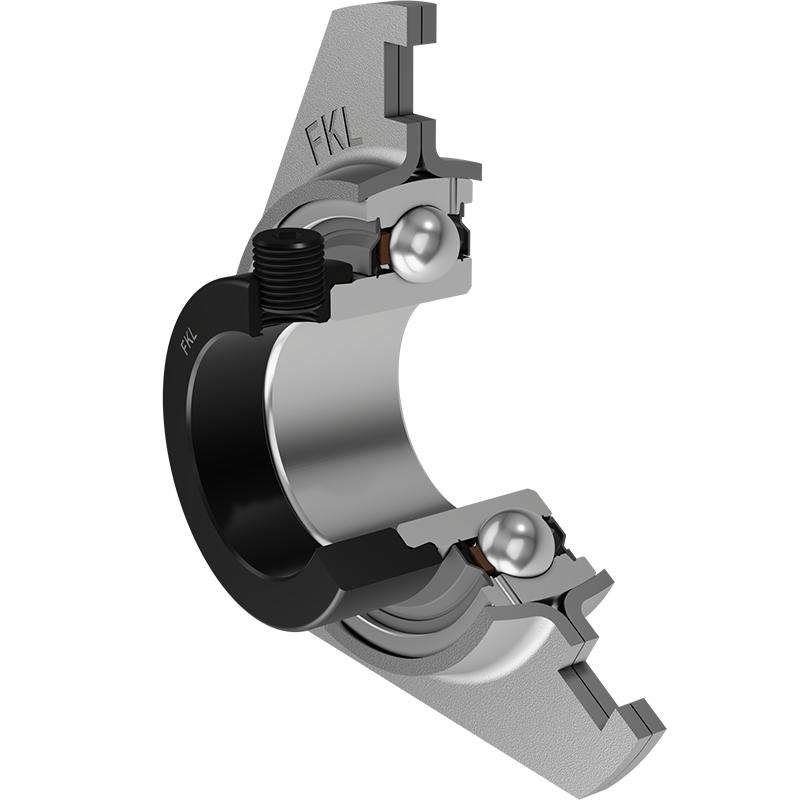

Підшипниковий вузол UYD 206 2S

Фланцеві блоки Y-підшипників із трикутним штампованим сталевим корпусом “D”

Категорії: З корпусом Тип D, ПІДШИПНИКОВІ ВУЗЛИ

Документація в форматі PDF:
ЗАХИСТ
S SEAL / S SEAL (2S)
Один манжетний ущільнювач із лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у RS, але забезпечує набагато кращий захист від грубих частинок домішок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для нейтральних умов через наявність сторонніх матеріалів.
Використовується з підшипником Y (стандарт) і радіальними шарикопідшипниками.

Тип техніки	універсальний

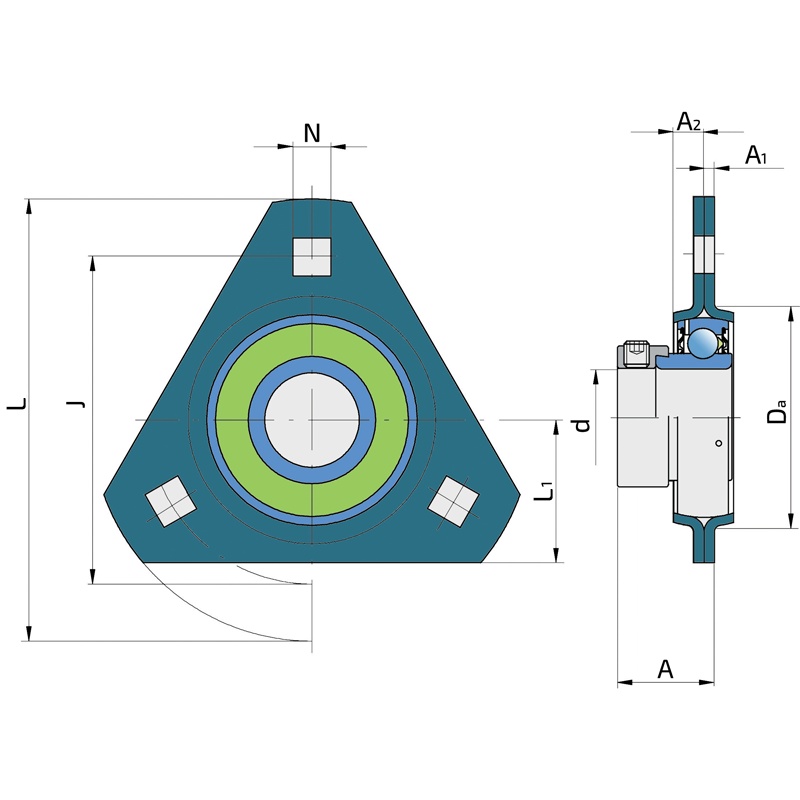

d - внутрішній діаметр, мм	30
A - відстань від фланця корпусу до передньої частини внутрішнього кільця підшипника, мм	29.2
A1 - товщина фланця корпусу, мм	2.5
A2 - висота корпусу, мм	9.5
Da - центруючий діаметр, мм	71
L - діаметр корпусу, мм	112
L1 - відстань від краю до осі підшипника, мм	38
J - відстань між отворами, мм	90.5
N - розмір квадратного отвору, мм	10.5
Fr - радіальне навантаження, kN	5
Fa - осьове навантаження, kN	2.5
Вага, кг	0.49
Cdyn - динамічне навантаження, kN	19.5
Co - статичне навантаження, kN	11.2
Pu - межа втомного навантаження, кН	0.475
