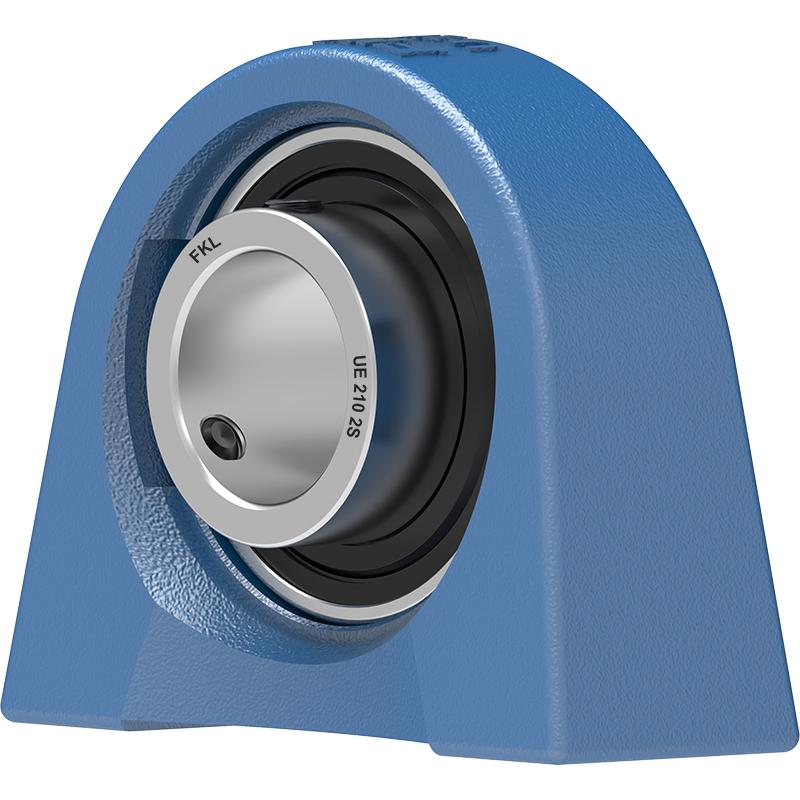

Підшипниковий вузол UEU 210 2S

Стаціонарні блоки Y-підшипників із сірим чавунним корпусом “U”

Категорії: З корпусом Тип U, ПІДШИПНИКОВІ ВУЗЛИ

Документація в форматі PDF:
ЗАХИСТ
S SEAL / S SEAL (2S)

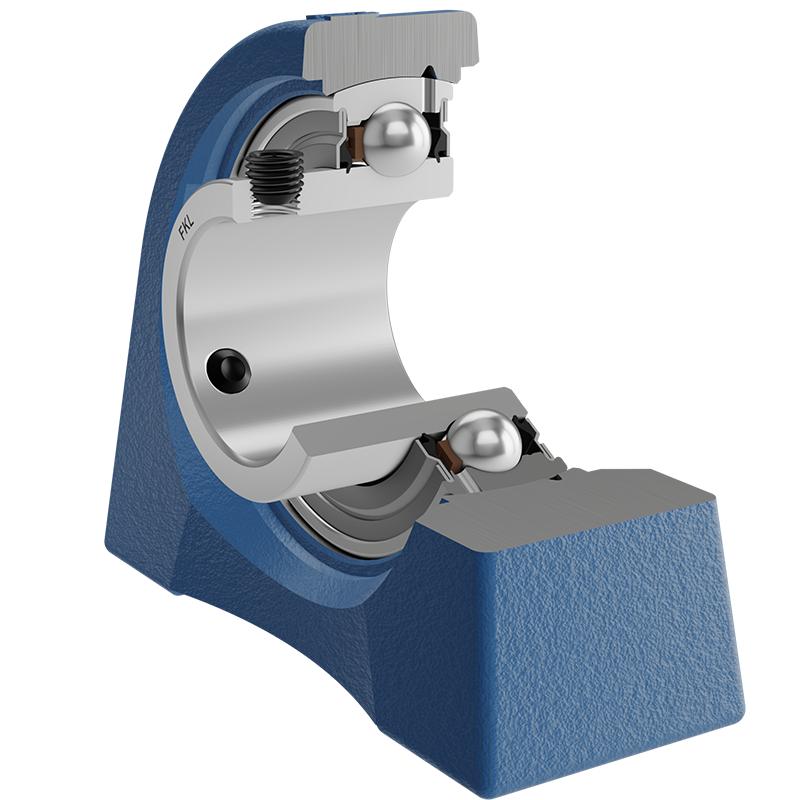

Один манжетний ущільнювач із лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у RS, але забезпечує набагато кращий захист від грубих частинок домішок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для нейтральних умов через наявність сторонніх матеріалів.
Використовується з підшипником Y (стандарт) і радіальними шарикопідшипниками.

Тип техніки	універсальний

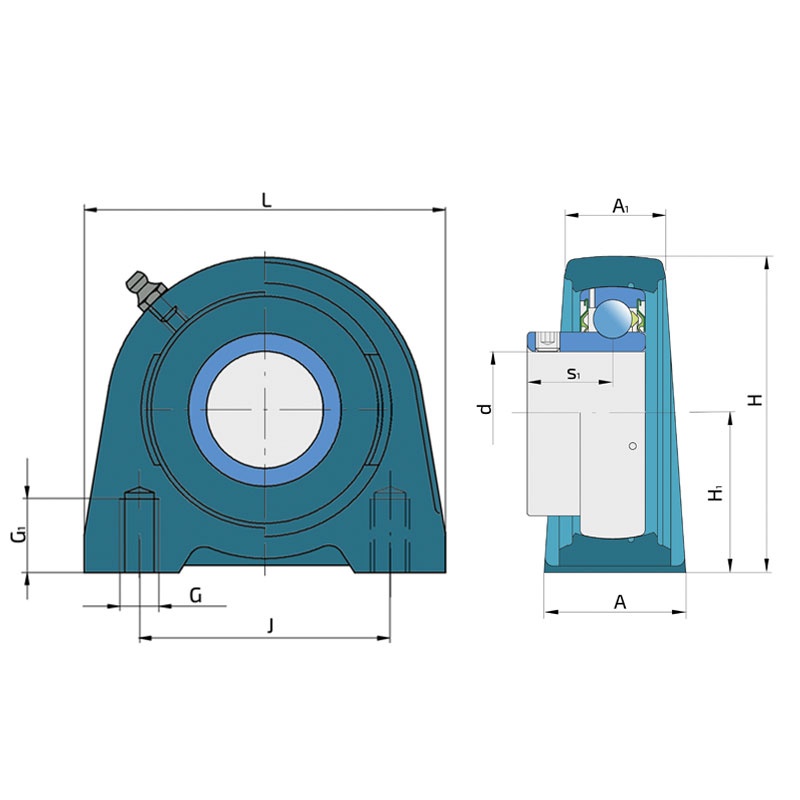

d - внутрішній діаметр, мм	50
L - загальна довжина, мм	135
A - ширина контактної поверхні корпусу, мм	54
A1 - ширина верхньої частини корпусу, мм	34
H - висота корпусу, мм	113.2
H1 - відстань до осі підшипника, мм	57.2
J - діаметр по отворам кріплення, мм	101.6
G - різьба, мм	M16
G1 - довжина різьби, мм	25.5
s1 - відстань від бічної поверхні до центру доріжки кочення, мм	27.6
Вага, кг	2.18
Cdyn - динамічне навантаження, kN	35.1
Co - статичне навантаження, kN	23.2
Pu - межа втомного навантаження, кН	0.98
