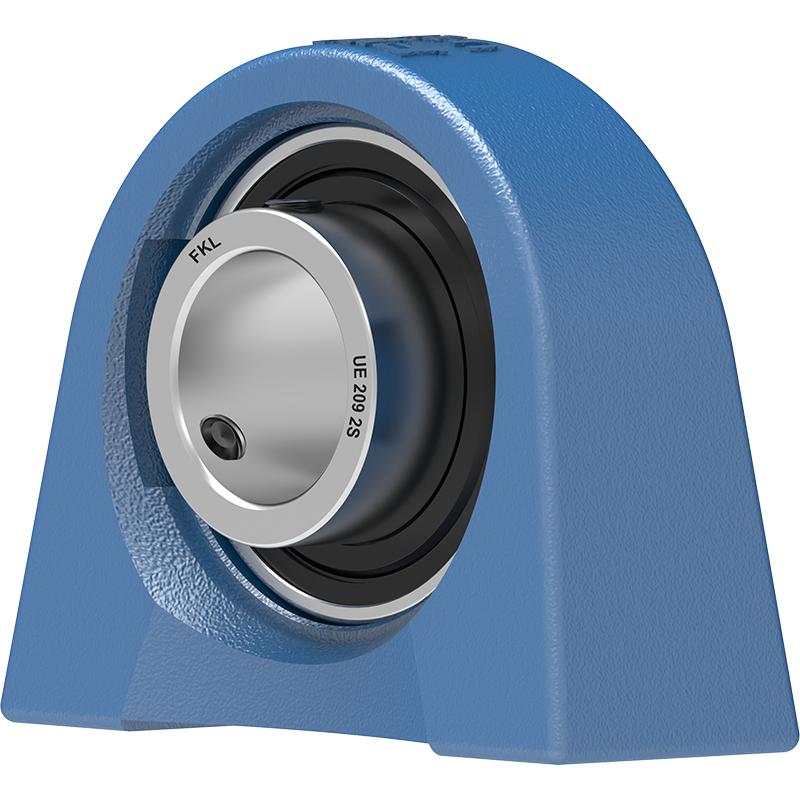

Підшипниковий вузол UEU 209 2S

Стаціонарні блоки Y-підшипників із сірим чавунним корпусом “U”

Категорії: З корпусом Тип U, ПІДШИПНИКОВІ ВУЗЛИ

Документація в форматі PDF:
ЗАХИСТ
S SEAL / S SEAL (2S)
Один манжетний ущільнювач із лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у RS, але забезпечує набагато кращий захист від грубих частинок домішок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для нейтральних умов через наявність сторонніх матеріалів.
Використовується з підшипником Y (стандарт) і радіальними шарикопідшипниками.

Тип техніки	універсальний

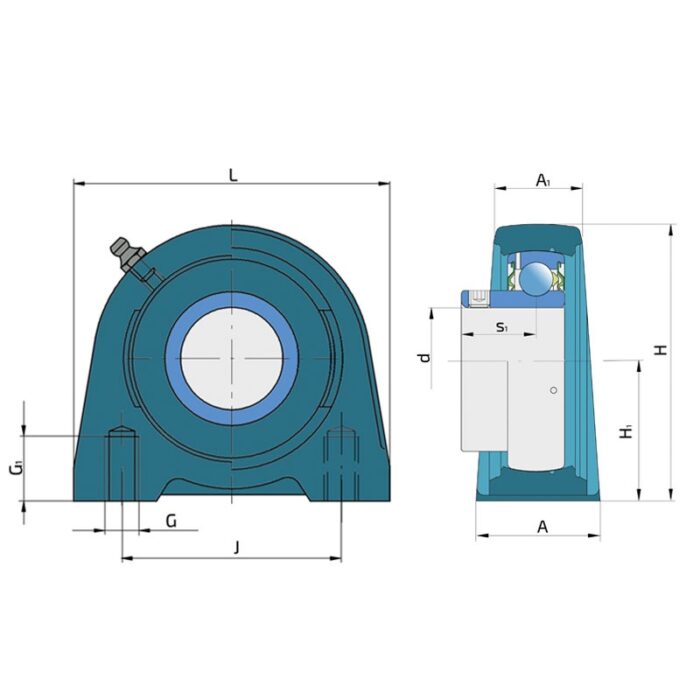

d - внутрішній діаметр, мм	45
L - загальна довжина, мм	120
A - ширина контактної поверхні корпусу, мм	48
A1 - ширина верхньої частини корпусу, мм	32
H - висота корпусу, мм	106.5
H1 - відстань до осі підшипника, мм	54
J - діаметр по отворам кріплення, мм	95.3
G - різьба, мм	M12
G1 - довжина різьби, мм	22
s1 - відстань від бічної поверхні до центру доріжки кочення, мм	25.8
Вага, кг	1.8
Cdyn - динамічне навантаження, kN	33.2
Co - статичне навантаження, kN	21.6
Pu - межа втомного навантаження, кН	0.915
