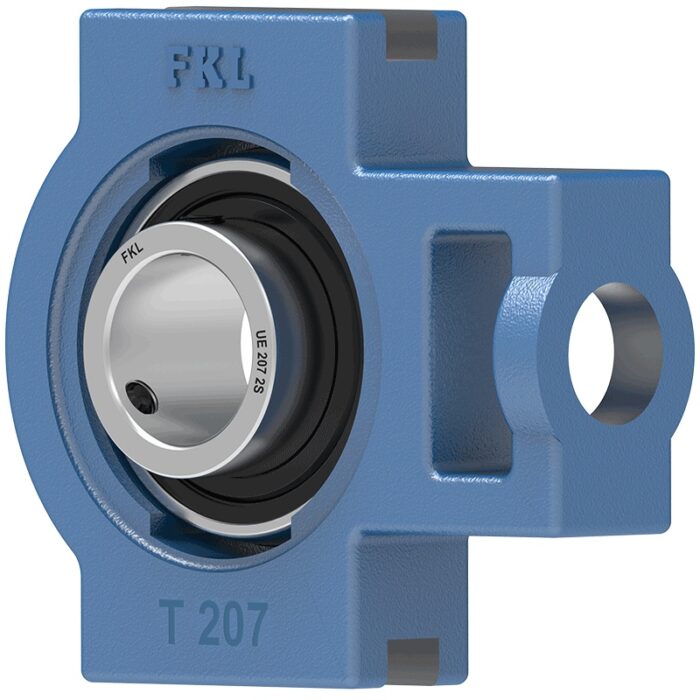

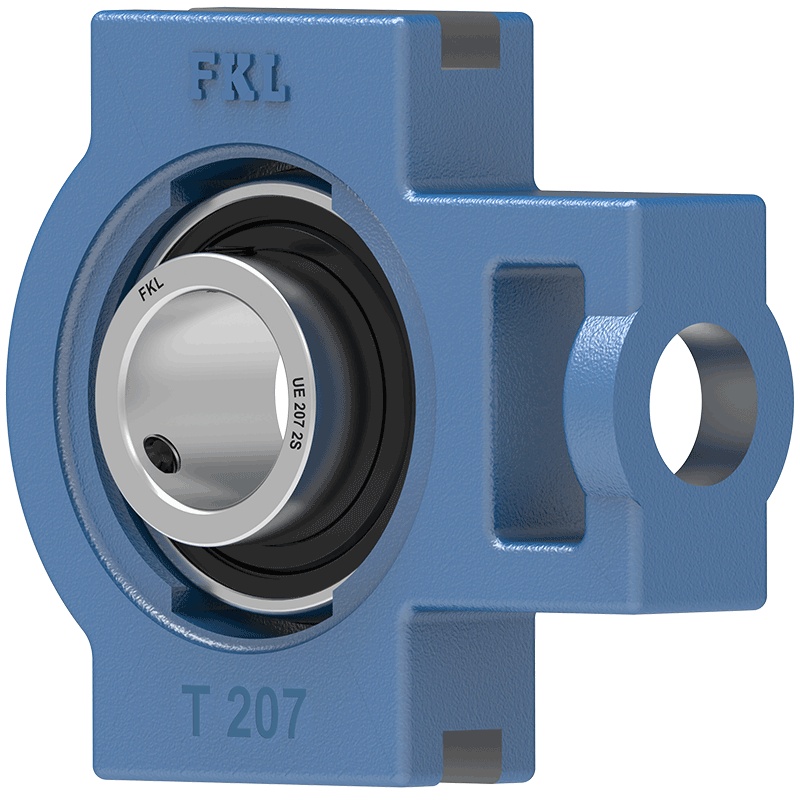

Підшипниковий вузол UET 207 2S

Підйомні вузли Y-подібного підшипника з корпусами з сірого чавуну “T”

Категорії: З корпусом Тип T, ПІДШИПНИКОВІ ВУЗЛИ

Документація в форматі PDF:
ЗАХИСТ
S SEAL / S SEAL (2S)
Один манжетний ущільнювач із лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у RS, але забезпечує набагато кращий захист від грубих частинок домішок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для нейтральних умов через наявність сторонніх матеріалів.
Використовується з підшипником Y (стандарт) і радіальними шарикопідшипниками.

Тип техніки	універсальний

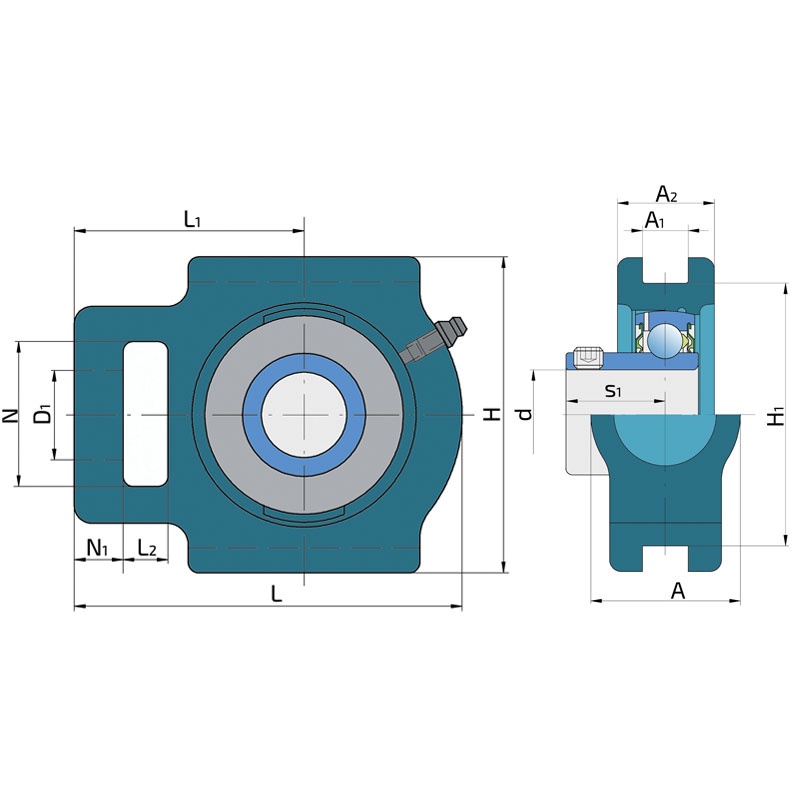

d - внутрішній діаметр, мм	35
D1 - діаметр отвору, мм	22
L - загальна довжина, мм	129
L1 - відстань від контактної поверхні корпусу до осі підшипника, мм	78
L2 - розмір прорізу для кріплення, мм	17
А - загальна ширина, мм	37
A1 - ширина направляючої, мм	13.5
A2 - товщина фланця корпусу, мм	30
H - висота корпусу, мм	103
H1 - розмір між направляючими, мм	89
N - висота кріплення, мм	38
N1 - довжина кінця кріплення, мм	12
s1 - відстань від бічної поверхні до центру доріжки кочення, мм	23.3
Вага, кг	1.5
Cdyn - динамічне навантаження, kN	25.5
Co - статичне навантаження, kN	15.3
Pu - межа втомного навантаження, кН	0.655
