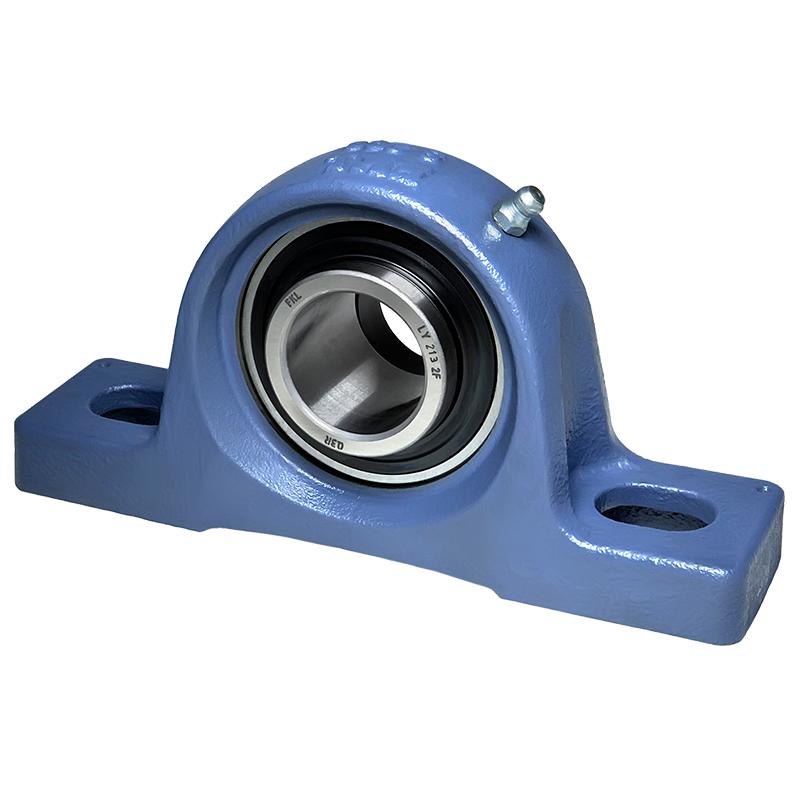

Підшипниковий вузол LYS 213 2F

Стаціонарні блоки Y-підшипників із сірим чавунним корпусом “S”

Категорії: З корпусом Тип S, ПІДШИПНИКОВІ ВУЗЛИ

Документація в форматі PDF:
ЗАХИСТ
F SEAL / F SEAL (2F)

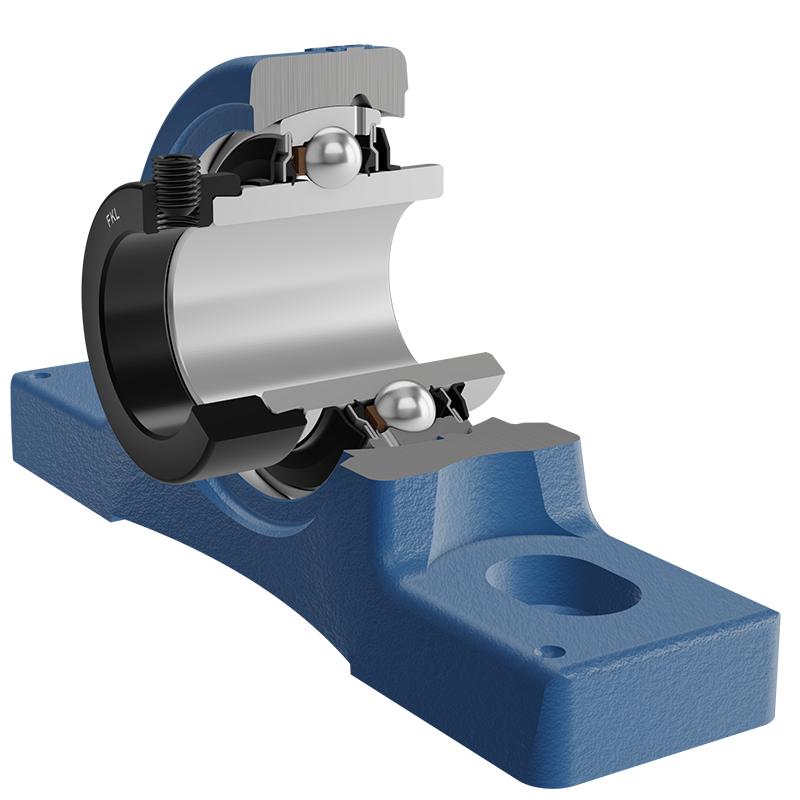

Подвійне ущільнення, захисна кришка, розміщена на внутрішньому кільці, захищає від грубих частинок і утворює лабіринт із листовою частиною ущільнення; потім ущільнення типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення.
Тертя та швидкість такі ж, як у S, але має набагато кращий захист від грубих частинок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних забруднень, води, вологи, пари тощо.
Підходить для більш важких умов завдяки кращому захисту від сторонніх речовин.
Використовується з підшипниками Y (стандарт).

Тип техніки	універсальний

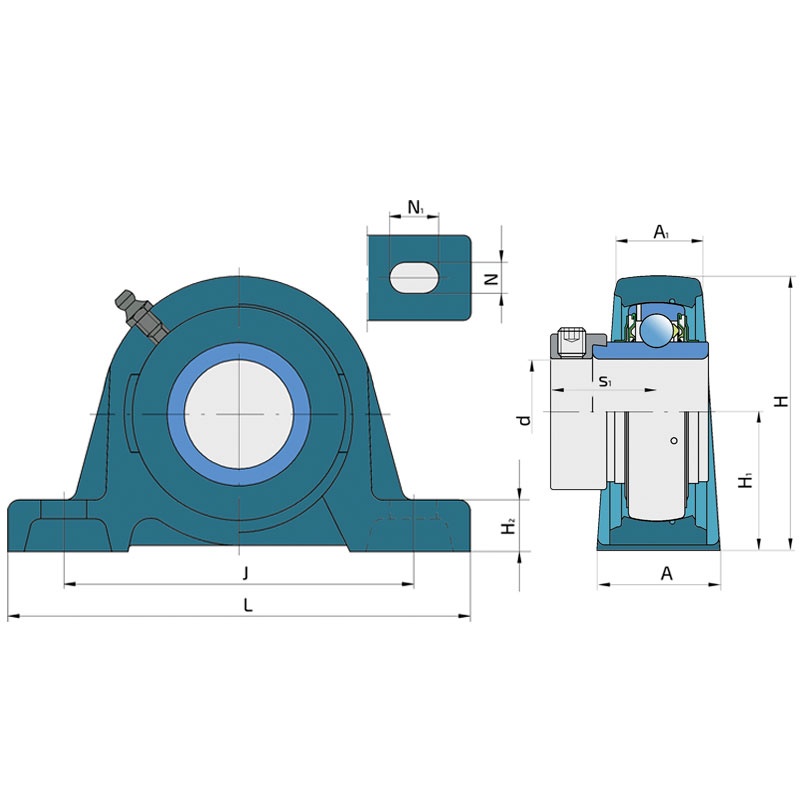

d - внутрішній діаметр, мм	65
L - загальна довжина, мм	265
A - ширина контактної поверхні корпусу, мм	70
A1 - ширина верхньої частини корпусу, мм	49
H - висота корпусу, мм	150
H1 - відстань до осі підшипника, мм	76.2
H2 - товщина опори корпусу, мм	27
Jmin - мін. відстань між отворами, мм	193
Jmax - макс. відстань між отворами, мм	213
N - висота кріплення, мм	25
N1 - довжина кінця кріплення, мм	35
s1 - відстань від бічної поверхні до центру доріжки кочення, мм	51.6
Вага, кг	6.55
Cdyn - динамічне навантаження, kN	57.2
Co - статичне навантаження, kN	40
Pu - межа втомного навантаження, кН	1.7
