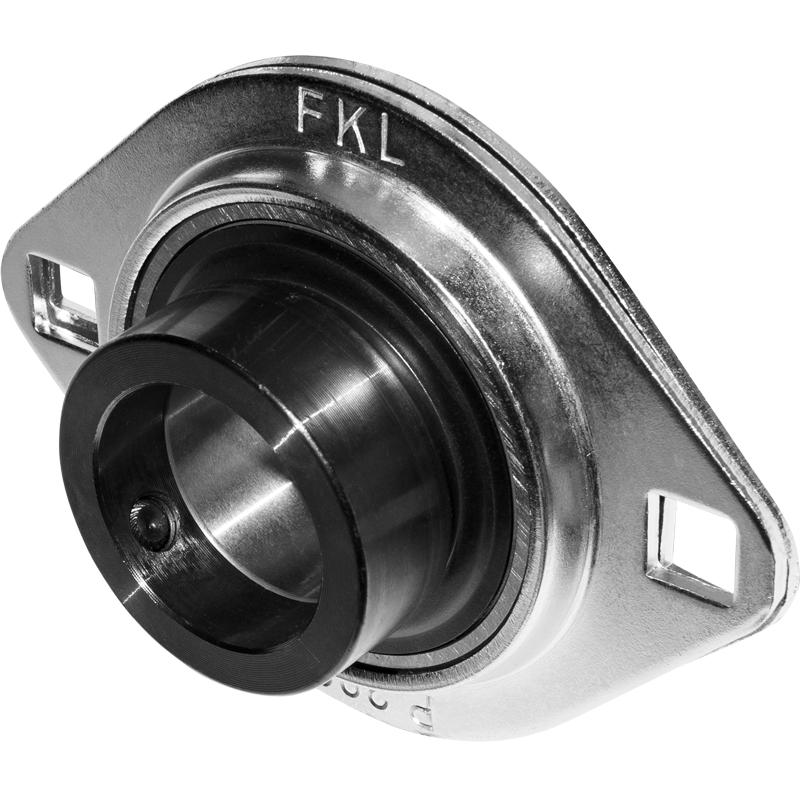

Підшипниковий вузол LYP 206 2F

Фланцеві блоки Y-підшипників з овальним штампованим сталевим корпусом “P”

Категорії: З корпусом Тип P, ПІДШИПНИКОВІ ВУЗЛИ

Документація в форматі PDF:
ЗАХИСТ

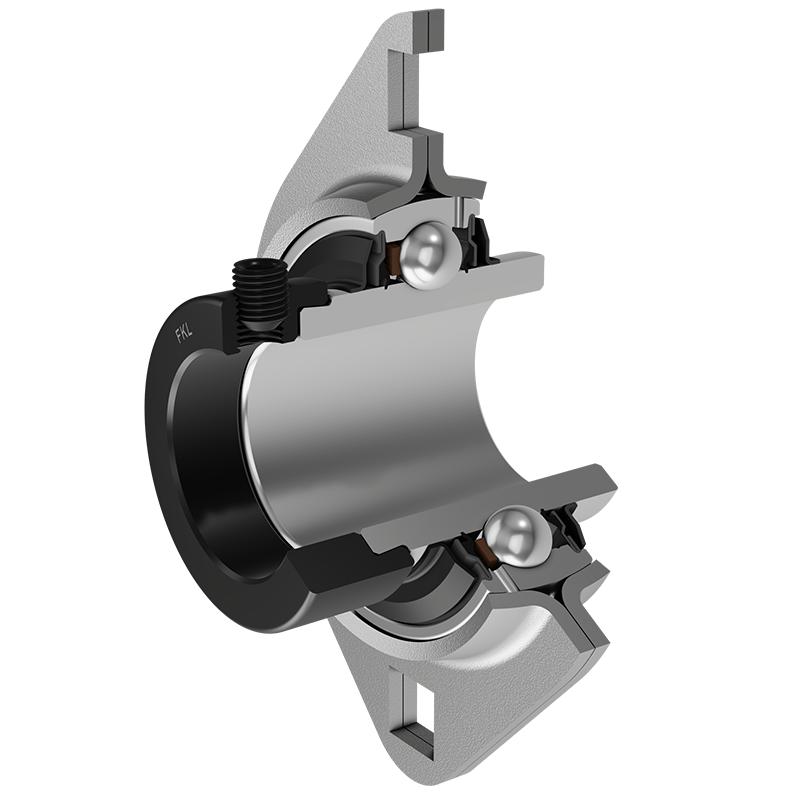

F SEAL / F SEAL (2F)
Подвійне ущільнення, захисна кришка, розміщена на внутрішньому кільці, захищає від грубих частинок і утворює лабіринт із листовою частиною ущільнення; потім ущільнення типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення.
Тертя та швидкість такі ж, як у S, але має набагато кращий захист від грубих частинок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних забруднень, води, вологи, пари тощо.
Підходить для більш важких умов завдяки кращому захисту від сторонніх речовин.
Використовується з підшипниками Y (стандарт).

Тип техніки	універсальний

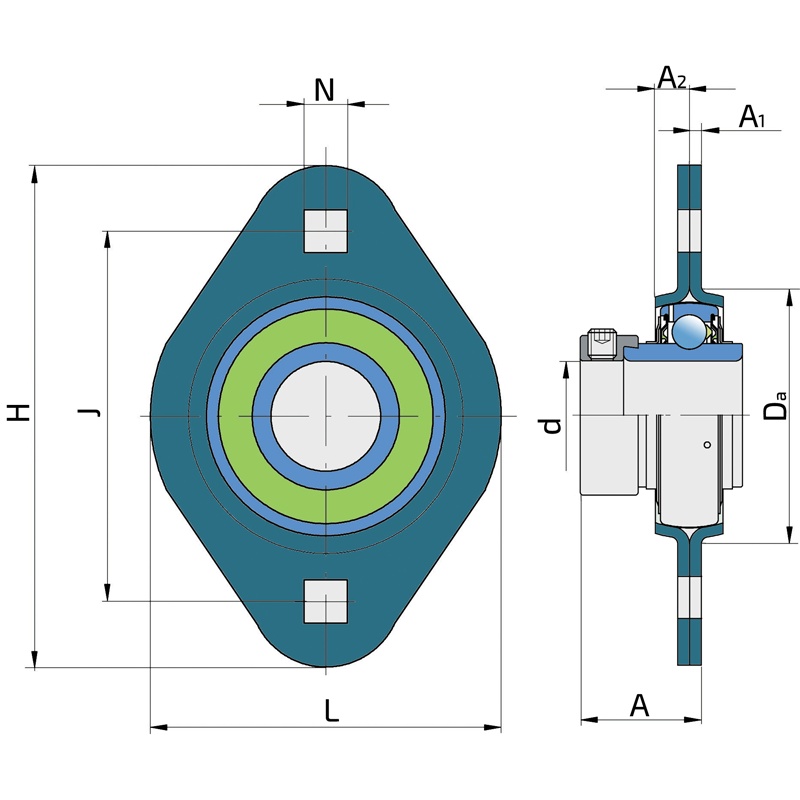

d - внутрішній діаметр, мм	30
Da - центруючий діаметр, мм	71
L - загальна ширина, мм	84
A - відстань від фланця корпусу до передньої частини внутрішнього кільця підшипника, мм	32.6
A1 - товщина фланця корпусу, мм	2.5
A2 - висота корпусу, мм	9.5
H - висота корпусу, мм	112
J - відстань між отворами, мм	90.5
N - розмір квадратного отвору, мм	10.5
Fr - радіальне навантаження, kN	5
Fa - осьове навантаження, kN	2.5
Вага, кг	0.53
Cdyn - динамічне навантаження, kN	19.5
Co - статичне навантаження, kN	11.2
Pu - межа втомного навантаження, кН	0.475
