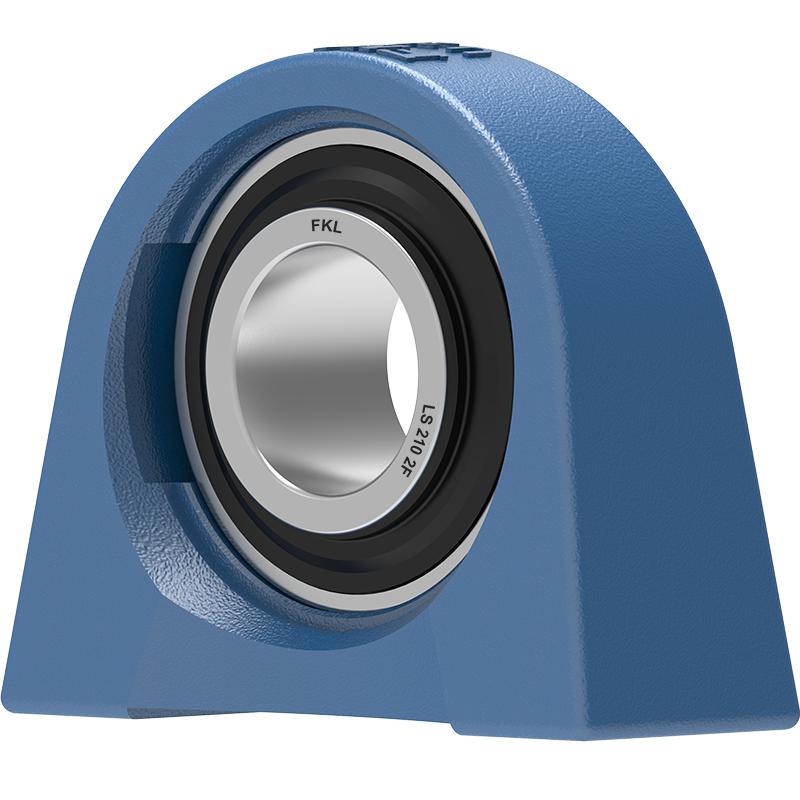

Підшипниковий вузол LSU 210 2F

Стаціонарні блоки Y-підшипників із сірим чавунним корпусом “U”

Категорії: З корпусом Тип U, ПІДШИПНИКОВІ ВУЗЛИ

Документація в форматі PDF:
ЗАХИСТ
F SEAL / F SEAL (2F)

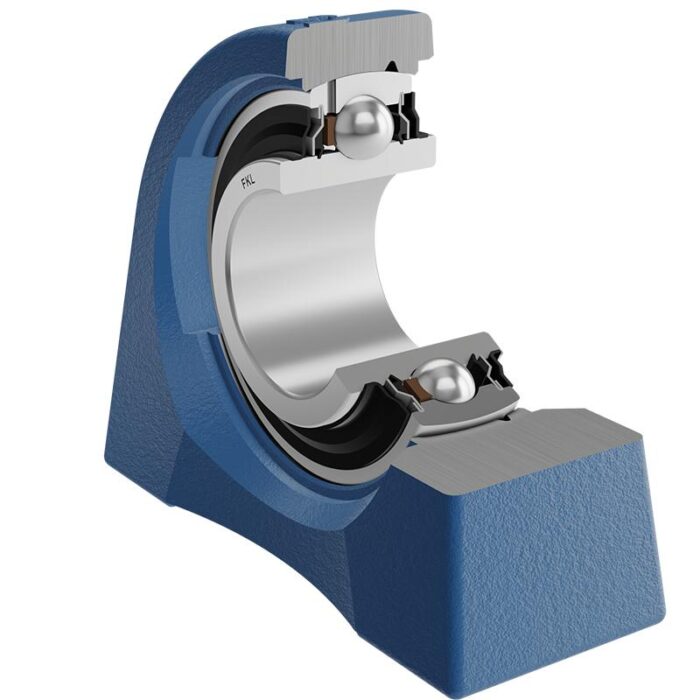

Подвійне ущільнення, захисна кришка, розміщена на внутрішньому кільці, захищає від грубих частинок і утворює лабіринт із листовою частиною ущільнення; потім ущільнення типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення.
Тертя та швидкість такі ж, як у S, але має набагато кращий захист від грубих частинок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних забруднень, води, вологи, пари тощо.
Підходить для більш важких умов завдяки кращому захисту від сторонніх речовин.
Використовується з підшипниками Y (стандарт).

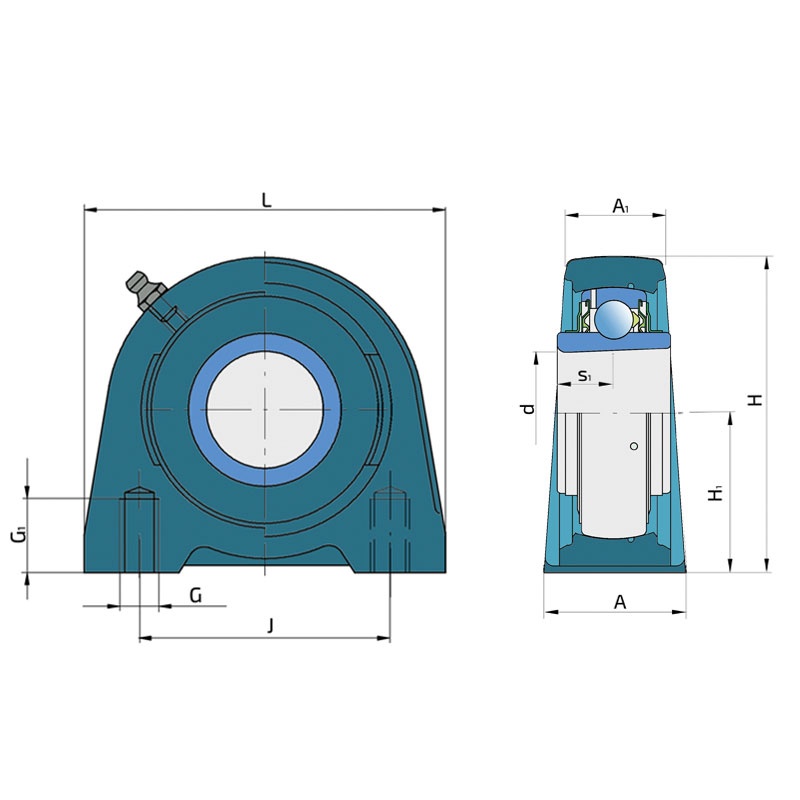

Тип техніки	універсальний
d - внутрішній діаметр, мм	50
L - загальна довжина, мм	135
A - ширина контактної поверхні корпусу, мм	54
A1 - ширина верхньої частини корпусу, мм	34
H - висота корпусу, мм	113.2
H1 - відстань до осі підшипника, мм	57.2
J - діаметр по отворам кріплення, мм	101.6
G - різьба, мм	M20
G1 - довжина різьби, мм	25.5
s1 - відстань від бічної поверхні до центру доріжки кочення, мм	20
Вага, кг	2.24
Cdyn - динамічне навантаження, kN	35.1
Co - статичне навантаження, kN	23.2
Pu - межа втомного навантаження, кН	0.98
