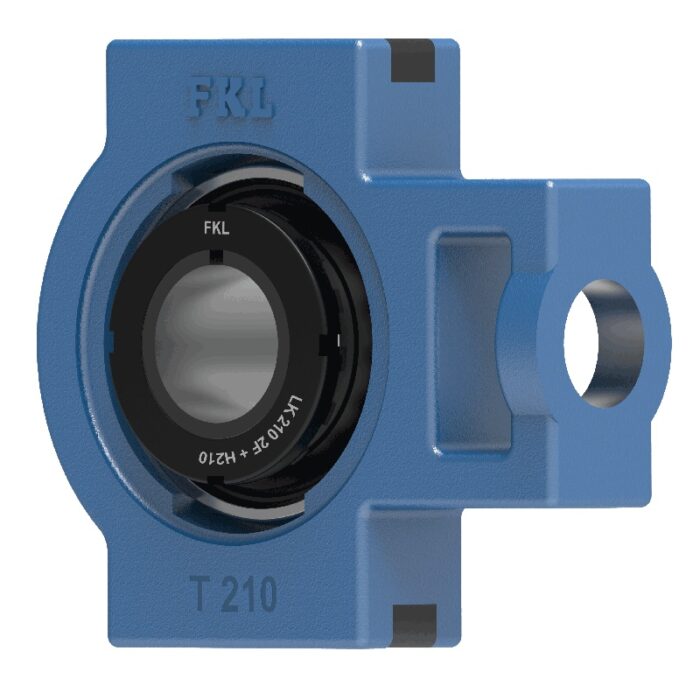

Підшипниковий вузол LKT 210 2F + H2310

Підйомні вузли Y-подібного підшипника з корпусами з сірого чавуну “T”

Категорії: З корпусом Тип T, ПІДШИПНИКОВІ ВУЗЛИ

Документація в форматі PDF:
ЗАХИСТ
F SEAL / F SEAL (2F)
Подвійне ущільнення, захисна кришка, розміщена на внутрішньому кільці, захищає від грубих частинок і утворює лабіринт із листовою частиною ущільнення; потім ущільнення типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення.
Тертя та швидкість такі ж, як у S, але має набагато кращий захист від грубих частинок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних забруднень, води, вологи, пари тощо.
Підходить для більш важких умов завдяки кращому захисту від сторонніх речовин.
Використовується з підшипниками Y (стандарт).

Тип техніки	універсальний
d - внутрішній діаметр, мм	45
D1 - діаметр отвору, мм	29
L - загальна довжина, мм	149
L1 - відстань від контактної поверхні корпусу до осі підшипника, мм	90
L2 - розмір прорізу для кріплення, мм	19
А - загальна ширина, мм	49
A1 - ширина направляючої, мм	17.5
A2 - товщина фланця корпусу, мм	36
H - висота корпусу, мм	117
H1 - розмір між направляючими, мм	101
N - висота кріплення, мм	49
N1 - довжина кінця кріплення, мм	16
s1 - відстань від бічної поверхні до центру доріжки кочення, мм	39.5
Вага, кг	2.63
Cdyn - динамічне навантаження, kN	35
Co - статичне навантаження, kN	23.2
Pu - межа втомного навантаження, кН	0.695
