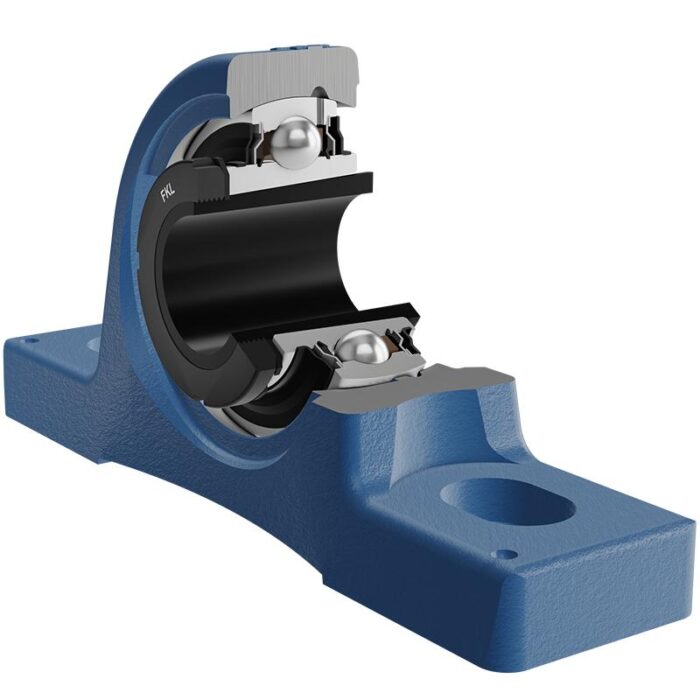

Підшипниковий вузол LKS 211 2F + H2311

Стаціонарні блоки Y-підшипників із сірим чавунним корпусом “S”

Категорії: З корпусом Тип S, ПІДШИПНИКОВІ ВУЗЛИ

Документація в форматі PDF:
ЗАХИСТ
F SEAL / F SEAL (2F)
Подвійне ущільнення, захисна кришка, розміщена на внутрішньому кільці, захищає від грубих частинок і утворює лабіринт із листовою частиною ущільнення; потім ущільнення типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення.
Тертя та швидкість такі ж, як у S, але має набагато кращий захист від грубих частинок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних забруднень, води, вологи, пари тощо.
Підходить для більш важких умов завдяки кращому захисту від сторонніх речовин.
Використовується з підшипниками Y (стандарт).

Тип техніки	універсальний
d - внутрішній діаметр, мм	50
L - загальна довжина, мм	219
A - ширина контактної поверхні корпусу, мм	60
A1 - ширина верхньої частини корпусу, мм	40
H - висота корпусу, мм	125.5
H1 - відстань до осі підшипника, мм	63.5
H2 - товщина опори корпусу, мм	24
Jmin - мін. відстань між отворами, мм	163
Jmax - макс. відстань між отворами, мм	180
N - висота кріплення, мм	20
N1 - довжина кінця кріплення, мм	27.5
s1 - відстань від бічної поверхні до центру доріжки кочення, мм	32.5
Вага, кг	3.75
Cdyn - динамічне навантаження, kN	43.5
Co - статичне навантаження, kN	29
Pu - межа втомного навантаження, кН	0.865
