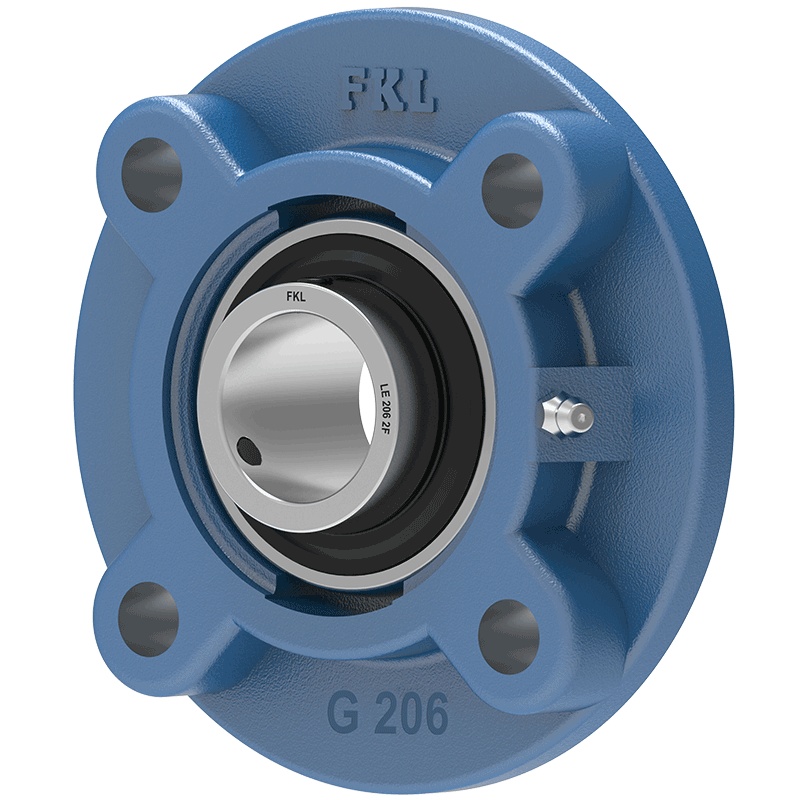

Підшипниковий вузол LEG 206 2F

Фланцеві блоки Y-підшипників із круглим корпусом із сірого чавуну “G”

Категорії: З корпусом Тип G, ПІДШИПНИКОВІ ВУЗЛИ

Документація в форматі PDF:
ЗАХИСТ
F SEAL / F SEAL (2F)

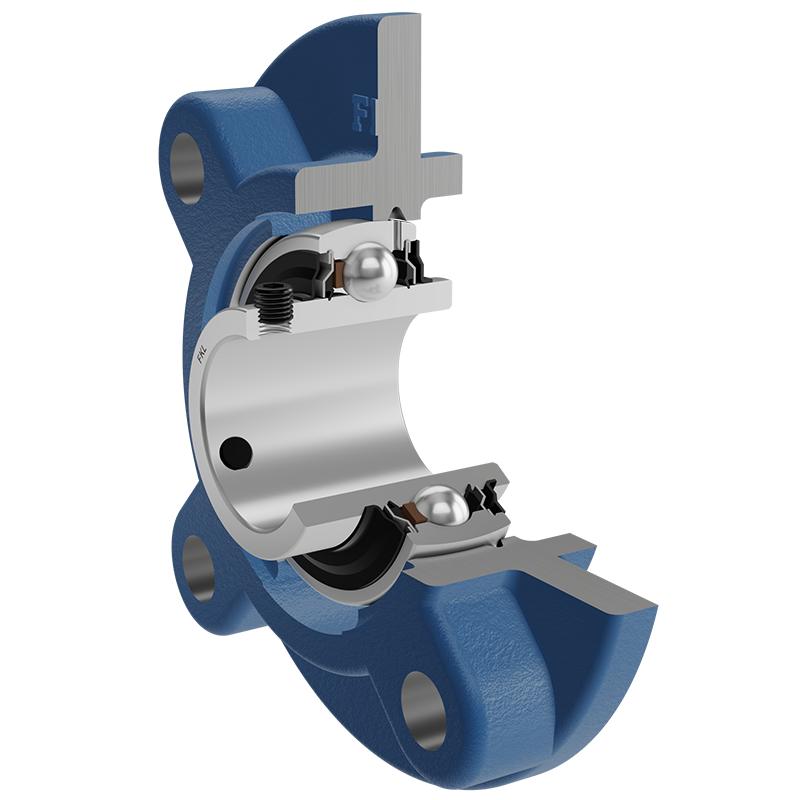

Подвійне ущільнення, захисна кришка, розміщена на внутрішньому кільці, захищає від грубих частинок і утворює лабіринт із листовою частиною ущільнення; потім ущільнення типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення.
Тертя та швидкість такі ж, як у S, але має набагато кращий захист від грубих частинок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних забруднень, води, вологи, пари тощо.
Підходить для більш важких умов завдяки кращому захисту від сторонніх речовин.
Використовується з підшипниками Y (стандарт).

Тип техніки	універсальний

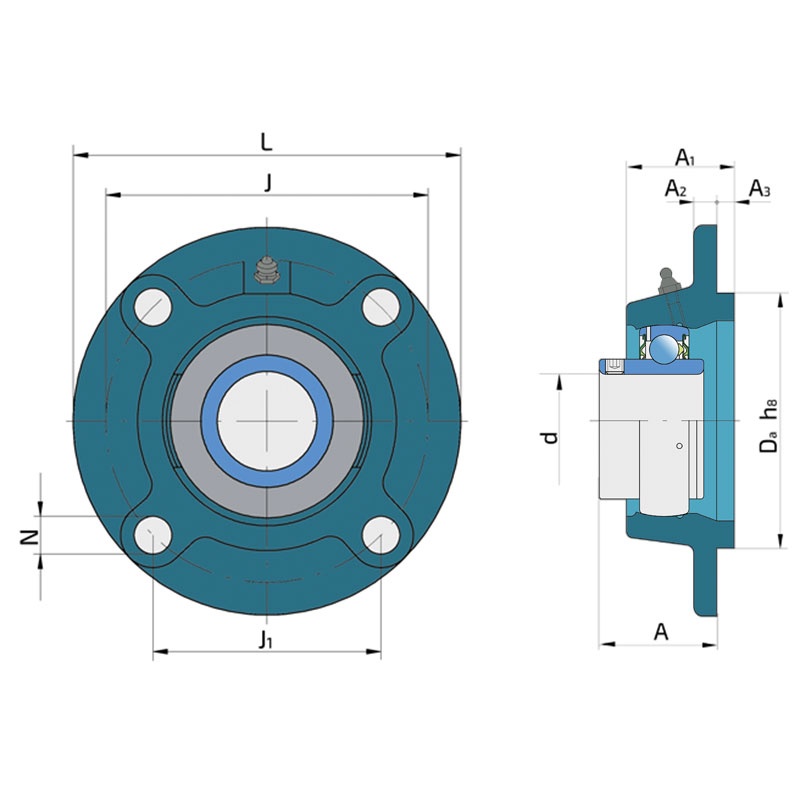

d - внутрішній діаметр, мм	30
Da - центруючий діаметр, мм	80
L - загальна ширина, мм	125
A - відстань від фланця корпусу до передньої частини внутрішнього кільця підшипника, мм	32.2
A1 - загальна ширина корпусу, мм	31
A2 - товщина фланця корпусу, мм	8
A3 - висота центруючого діаметра, мм	8
J - діаметр по отворам кріплення, мм	100
J1 - відстань між отворами, мм	70.7
N - діаметр кріплення, мм	12
Вага, кг	1.4
Cdyn - динамічне навантаження, kN	19.5
Co - статичне навантаження, kN	11.2
Pu - межа втомного навантаження, кН	0.475
