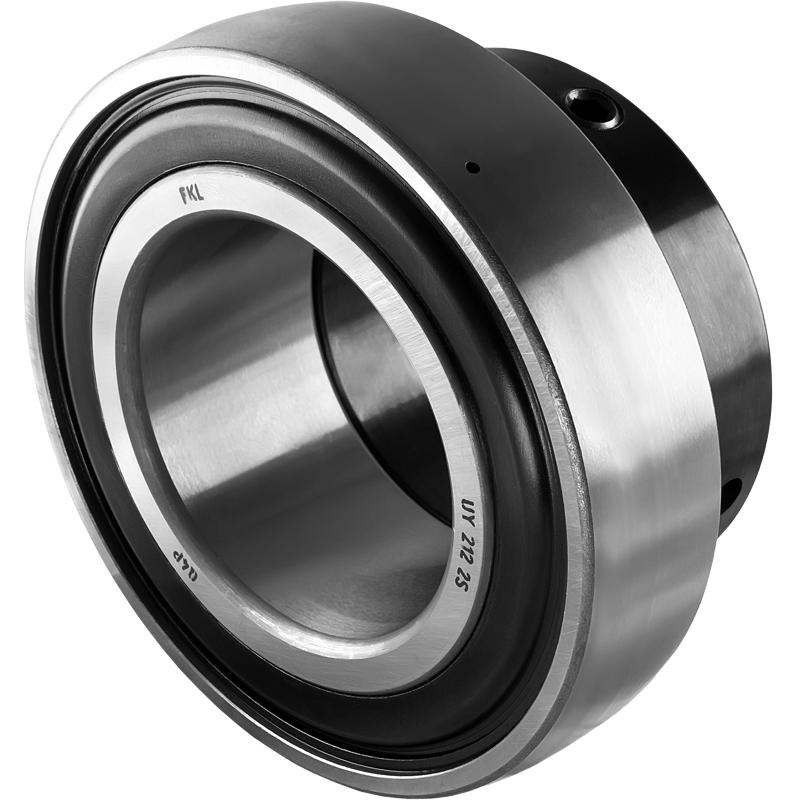

Підшипник UY 212 2S

Y-подібні кулькові підшипники з ексцентричним фіксуючим буртом

Категорії: ПІДШИПНИКИ, Підшипники Тип UY

Документація в форматі PDF:

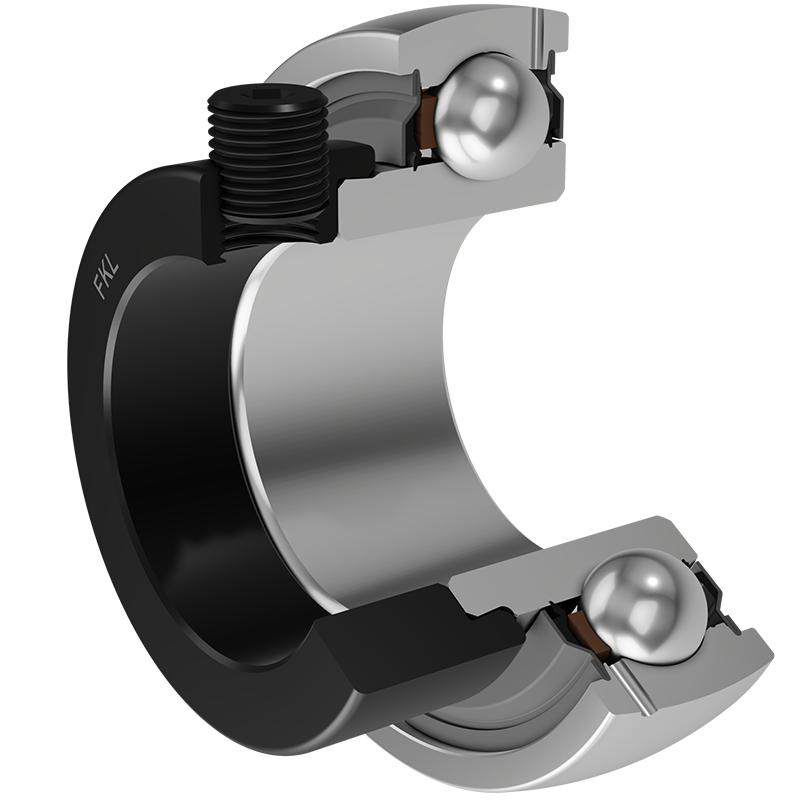

ЗАХИСТ
S SEAL / S SEAL (2S)
Один манжетний ущільнювач із лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у RS, але забезпечує набагато кращий захист від грубих частинок домішок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для нейтральних умов через наявність сторонніх матеріалів.
Використовується з підшипником Y (стандарт) і радіальними шарикопідшипниками.

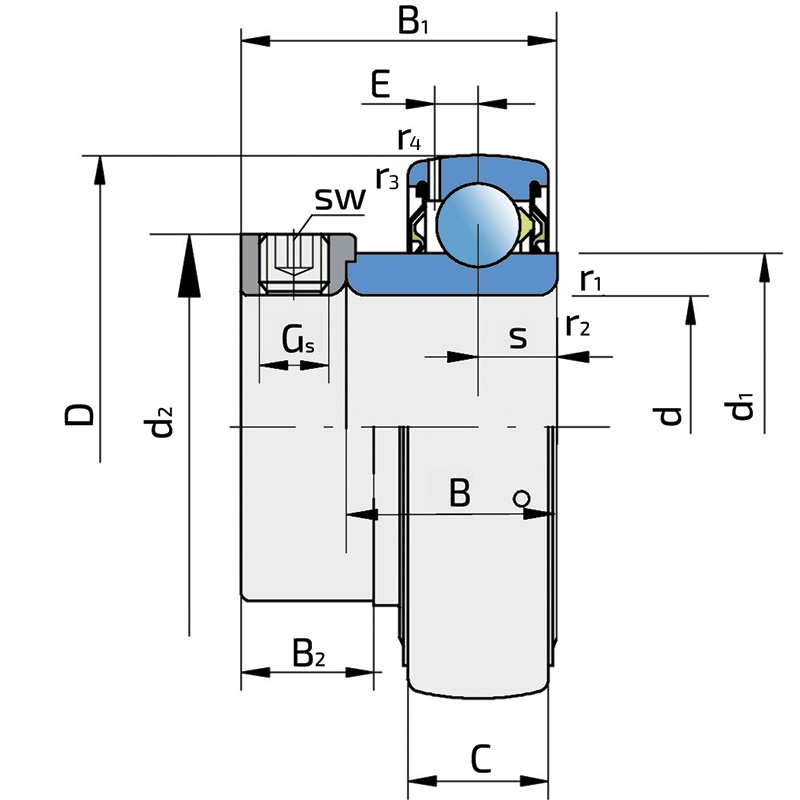

Тип техніки	універсальний
d - внутрішній діаметр, мм	60
D - зовнішній діаметр, мм	110
B - висота кільця, мм	37.5
C - ширина зовнішнього кільця, мм	26
s - відстань до центру доріжки, мм	13.5
J - діаметр по отворам кріплення, мм	75.5
E - відстань від центру доріжки кочення до отвору для мастила, мм	7.7
Gs - установчий гвинт, мм	M10x1
sw - шестигранний ключ, мм	5
r1,2 - розмір фаски внутрішнього кільця, мм	1.5
r3,4 - розмір фаски зовнішнього кільця, мм	2
B1 - ширина внутрішнього кільця з фіксатором, мм	53.3
d2 - зовнішній діаметр стопорного хомута, мм	84
B2 - ширина стопорного хомута, мм	22.3
Cdyn - динамічне навантаження, kN	52.7
Co - статичне навантаження, kN	36
Pu - межа втомного навантаження, кН	1.53
Вага, кг	1.3
