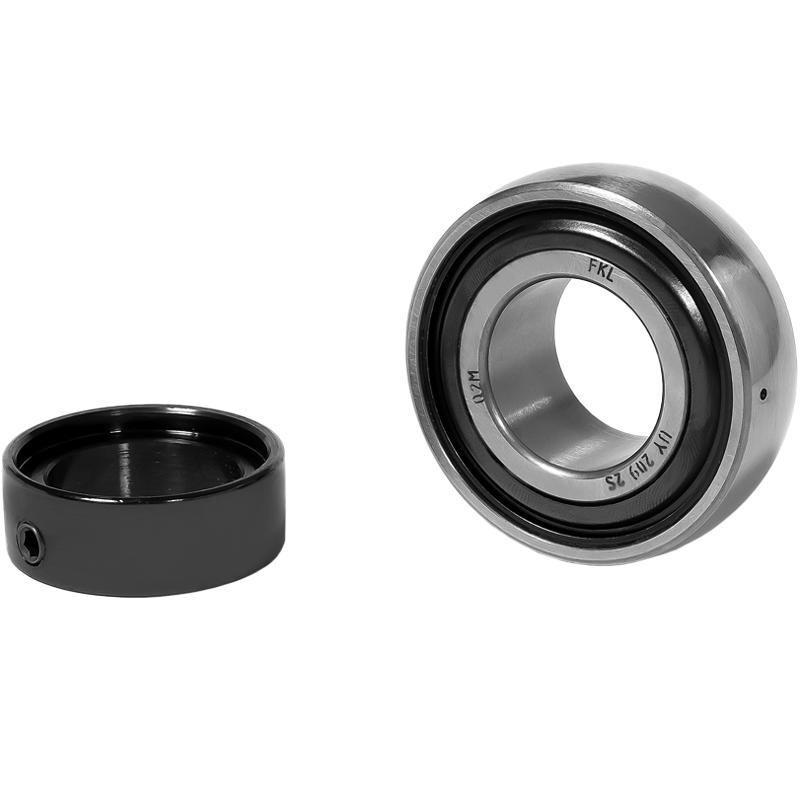

Підшипник UY 209 2S

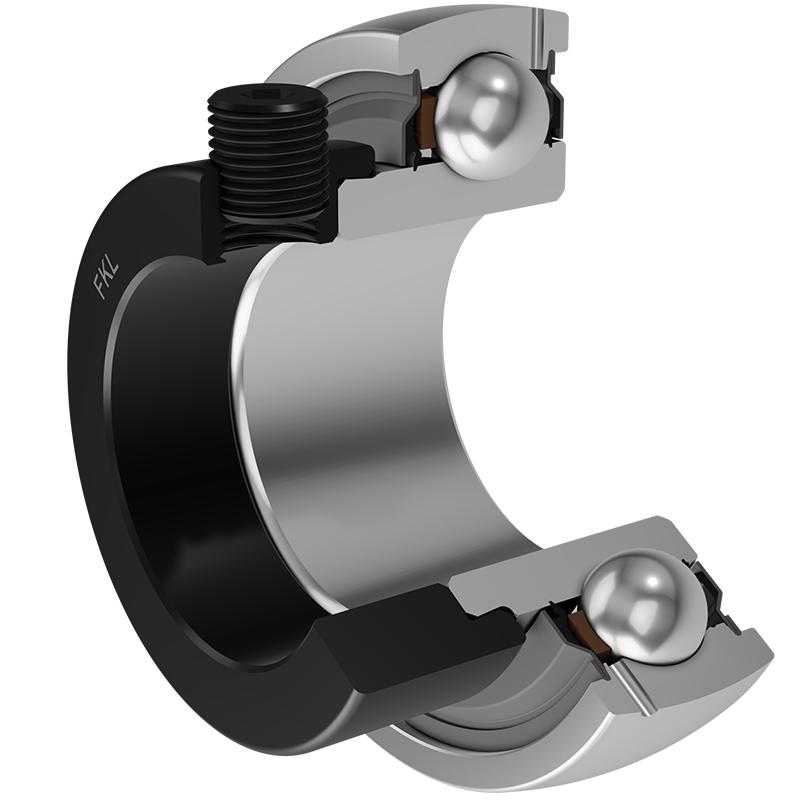

Y-подібні кулькові підшипники з ексцентричним фіксуючим буртом

Категорії: ПІДШИПНИКИ, Підшипники Тип UY

Документація в форматі PDF:
ЗАХИСТ
S SEAL / S SEAL (2S)
Один манжетний ущільнювач із лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у RS, але забезпечує набагато кращий захист від грубих частинок домішок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для нейтральних умов через наявність сторонніх матеріалів.
Використовується з підшипником Y (стандарт) і радіальними шарикопідшипниками.

Тип техніки	універсальний

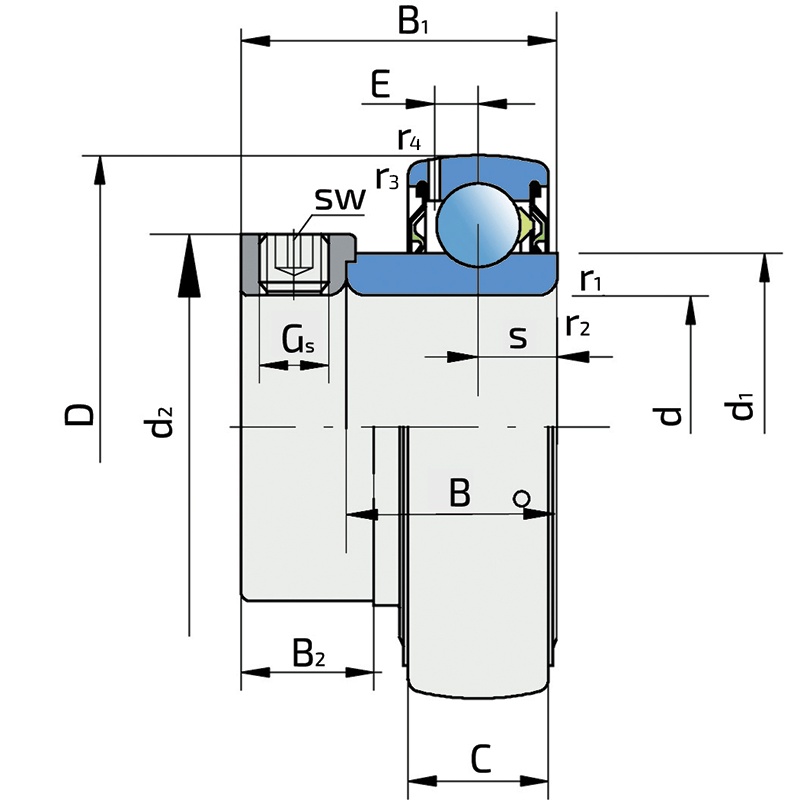

d - внутрішній діаметр, мм	45
D - зовнішній діаметр, мм	85
B - висота кільця, мм	30.2
C - ширина зовнішнього кільця, мм	22
s - відстань до центру доріжки, мм	11
J - діаметр по отворам кріплення, мм	56.6
E - відстань від центру доріжки кочення до отвору для мастила, мм	6.1
Gs - установчий гвинт, мм	M10x1
sw - шестигранний ключ, мм	5
r1,2 - розмір фаски внутрішнього кільця, мм	1
r3,4 - розмір фаски зовнішнього кільця, мм	1.5
B1 - ширина внутрішнього кільця з фіксатором, мм	43.7
d2 - зовнішній діаметр стопорного хомута, мм	63.6
B2 - ширина стопорного хомута, мм	18.3
Cdyn - динамічне навантаження, kN	33.2
Co - статичне навантаження, kN	21.6
Pu - межа втомного навантаження, кН	0.92
Вага, кг	0.65
