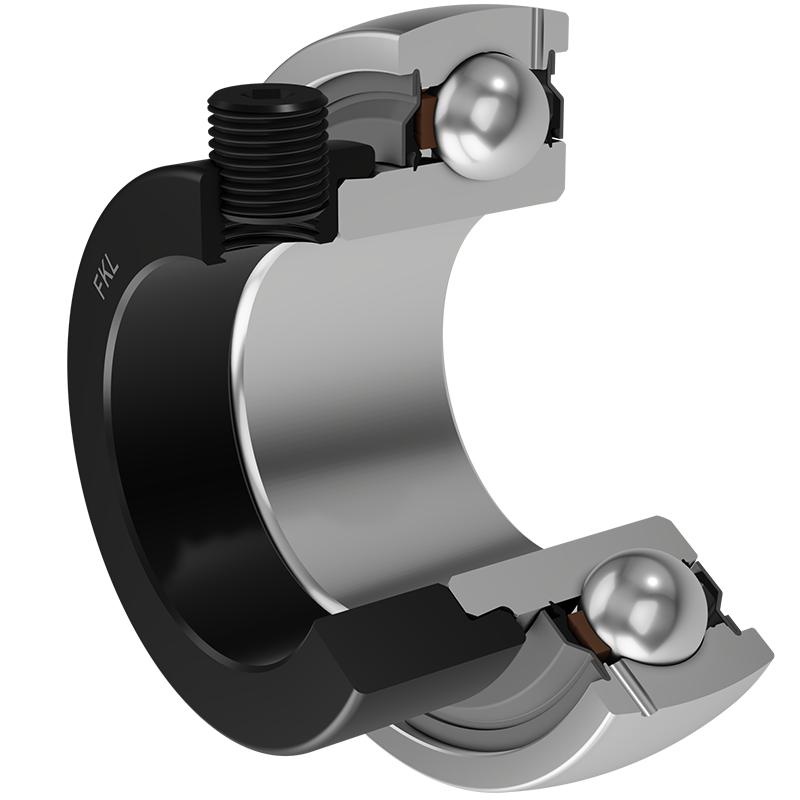

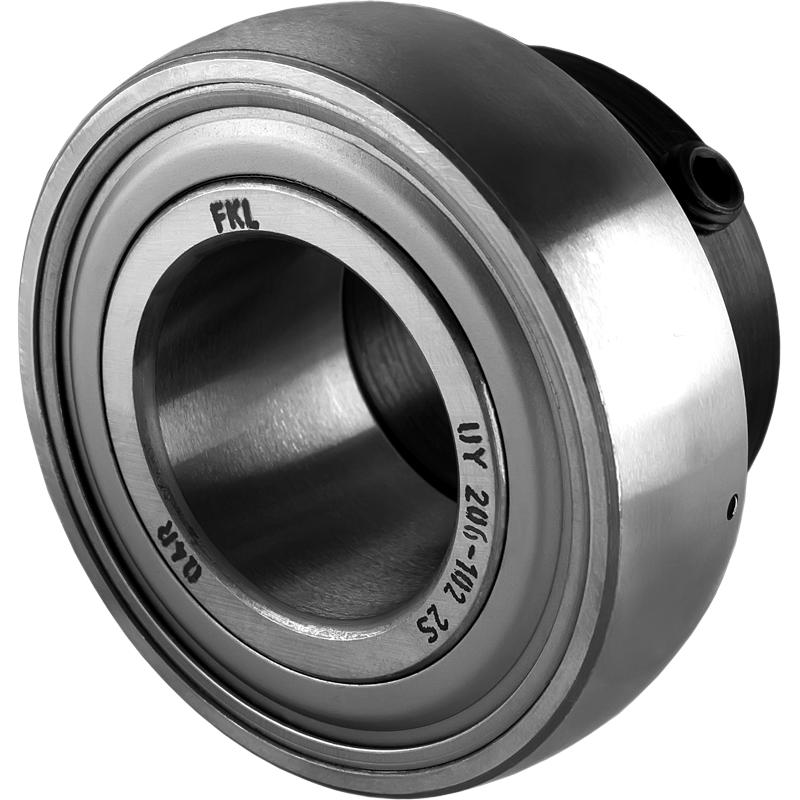

Підшипник UY 206-102 2S

Y-подібні кулькові підшипники з ексцентричним фіксуючим буртом

Категорії: ПІДШИПНИКИ, Підшипники Тип UY

Документація в форматі PDF:
ЗАХИСТ
S SEAL / S SEAL (2S)
Один манжетний ущільнювач із лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у RS, але забезпечує набагато кращий захист від грубих частинок домішок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для нейтральних умов через наявність сторонніх матеріалів.
Використовується з підшипником Y (стандарт) і радіальними шарикопідшипниками.

Тип техніки	універсальний
d - внутрішній діаметр, мм	28.575
D - зовнішній діаметр, мм	62
B - висота кільця, мм	23.8
C - ширина зовнішнього кільця, мм	18
s - відстань до центру доріжки, мм	9
J - діаметр по отворам кріплення, мм	39.7
E - відстань від центру доріжки кочення до отвору для мастила, мм	5.1
Gs - установчий гвинт, дюйми	5/16-24 UNF
sw - шестигранний ключ, мм	3.969
sw - шестигранний ключ, дюйми	5/32
r1,2 - розмір фаски внутрішнього кільця, мм	0.6
r3,4 - розмір фаски зовнішнього кільця, мм	0.6
B1 - ширина внутрішнього кільця з фіксатором, мм	35.7
d2 - зовнішній діаметр стопорного хомута, мм	44.2
B2 - ширина стопорного хомута, мм	16
Вага, кг	0.325
Cdyn - динамічне навантаження, kN	19.5
Co - статичне навантаження, kN	11.2
Pu - межа втомного навантаження, кН	0.48
