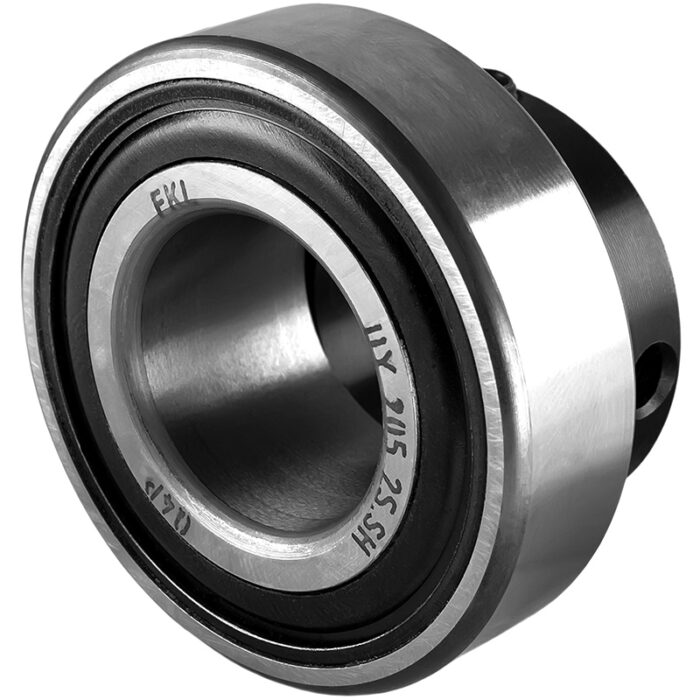

Підшипник UY 205 2S.SH

Y-подібні кулькові підшипники з ексцентричним фіксуючим буртом

Категорії: ПІДШИПНИКИ, Підшипники Тип UY

Документація в форматі PDF:

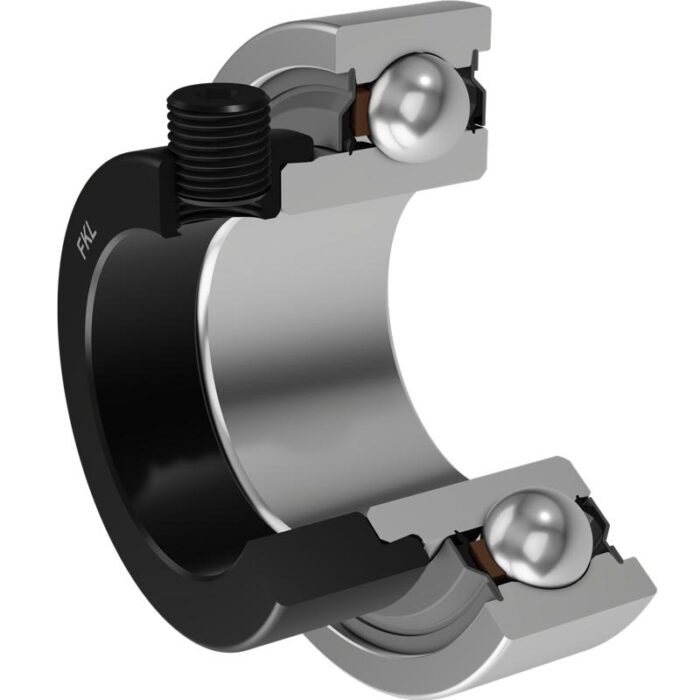

ЗАХИСТ
S SEAL / S SEAL (2S)
Один манжетний ущільнювач із лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у RS, але забезпечує набагато кращий захист від грубих частинок домішок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для нейтральних умов через наявність сторонніх матеріалів.
Використовується з підшипником Y (стандарт) і радіальними шарикопідшипниками.

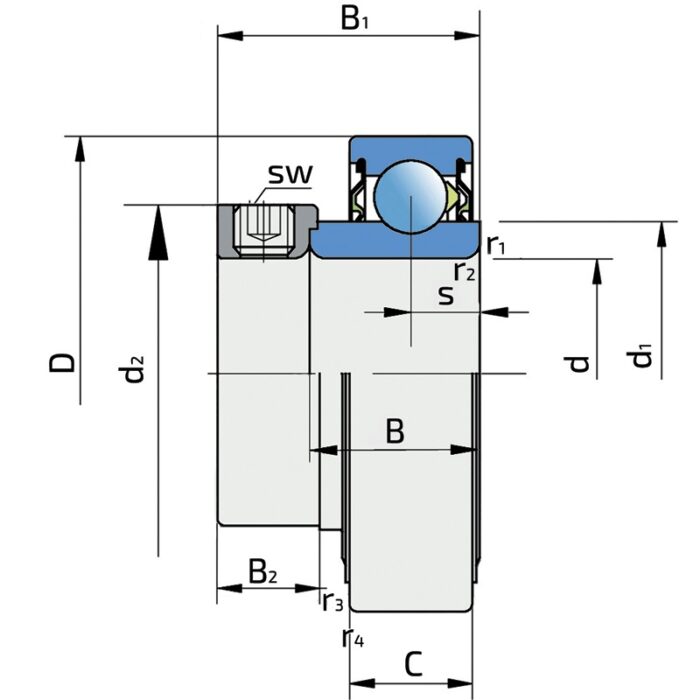

Тип техніки	універсальний
d - внутрішній діаметр, мм	25
D - зовнішній діаметр, мм	52
B - висота кільця, мм	21.5
C - ширина зовнішнього кільця, мм	15
s - відстань до центру доріжки, мм	7.5
J - діаметр по отворам кріплення, мм	33.6
E - відстань від центру доріжки кочення до отвору для мастила, мм	4.3
Gs - установчий гвинт, мм	M6x0.76
sw - шестигранний ключ, мм	3
r1,2 - розмір фаски внутрішнього кільця, мм	0.6
r3,4 - розмір фаски зовнішнього кільця, мм	0.6
B1 - ширина внутрішнього кільця з фіксатором, мм	31
d2 - зовнішній діаметр стопорного хомута, мм	37.4
B2 - ширина стопорного хомута, мм	13.5
Cdyn - динамічне навантаження, kN	14
Co - статичне навантаження, kN	7.8
Pu - межа втомного навантаження, кН	0.34
Вага, кг	0.2
