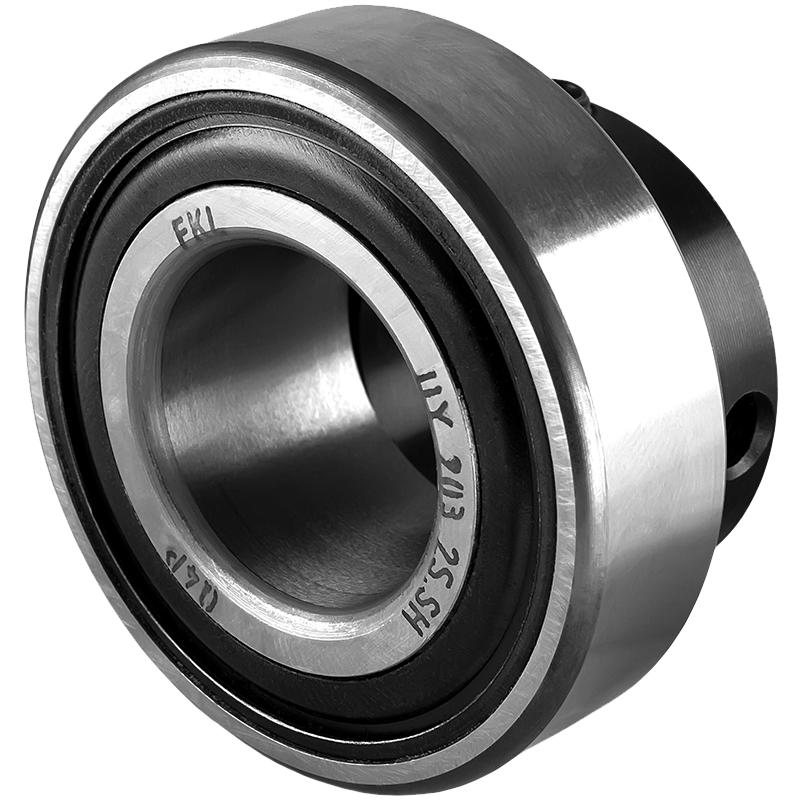

Підшипник UY 203 2S.SH

Y-подібні кулькові підшипники з ексцентричним фіксуючим буртом

Категорії: ПІДШИПНИКИ, Підшипники Тип UY

Документація в форматі PDF:
ЗАХИСТ

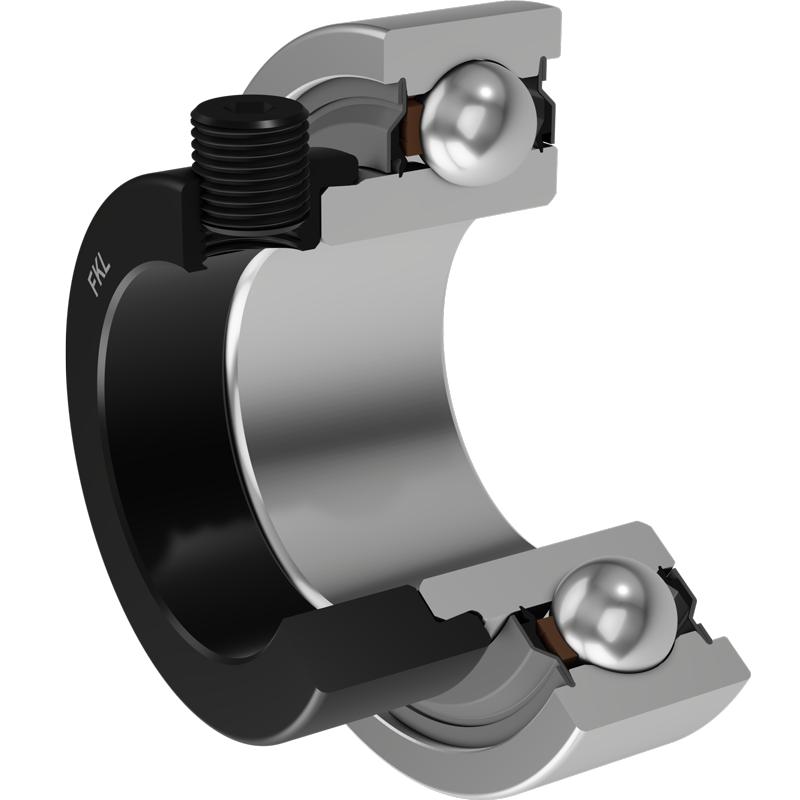

S SEAL / S SEAL (2S)
Один манжетний ущільнювач із лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у RS, але забезпечує набагато кращий захист від грубих частинок домішок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для нейтральних умов через наявність сторонніх матеріалів.
Використовується з підшипником Y (стандарт) і радіальними шарикопідшипниками.

Тип техніки	універсальний

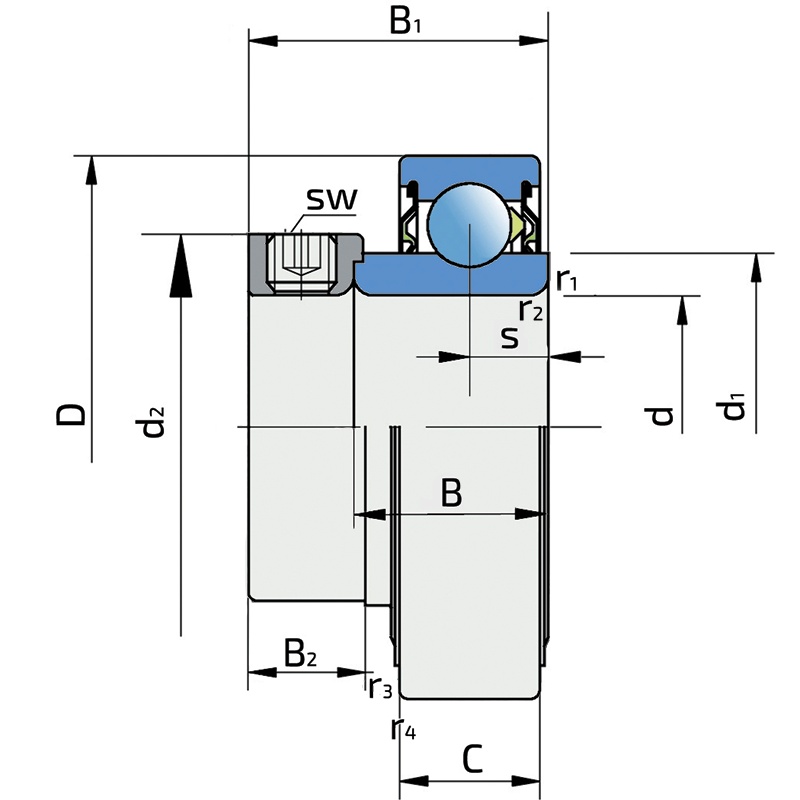

d - внутрішній діаметр, мм	17
D - зовнішній діаметр, мм	40
B - висота кільця, мм	19.1
C - ширина зовнішнього кільця, мм	12
s - відстань до центру доріжки, мм	6.2
J - діаметр по отворам кріплення, мм	24.2
E - відстань від центру доріжки кочення до отвору для мастила, мм	3.6
Gs - установчий гвинт, мм	M6x0.80
sw - шестигранний ключ, мм	3
r1,2 - розмір фаски внутрішнього кільця, мм	0.3
r3,4 - розмір фаски зовнішнього кільця, мм	0.6
B1 - ширина внутрішнього кільця з фіксатором, мм	28.6
d2 - зовнішній діаметр стопорного хомута, мм	28.6
B2 - ширина стопорного хомута, мм	13.5
Cdyn - динамічне навантаження, kN	9.56
Co - статичне навантаження, kN	4.75
Pu - межа втомного навантаження, кН	0.2
Вага, кг	0.14
