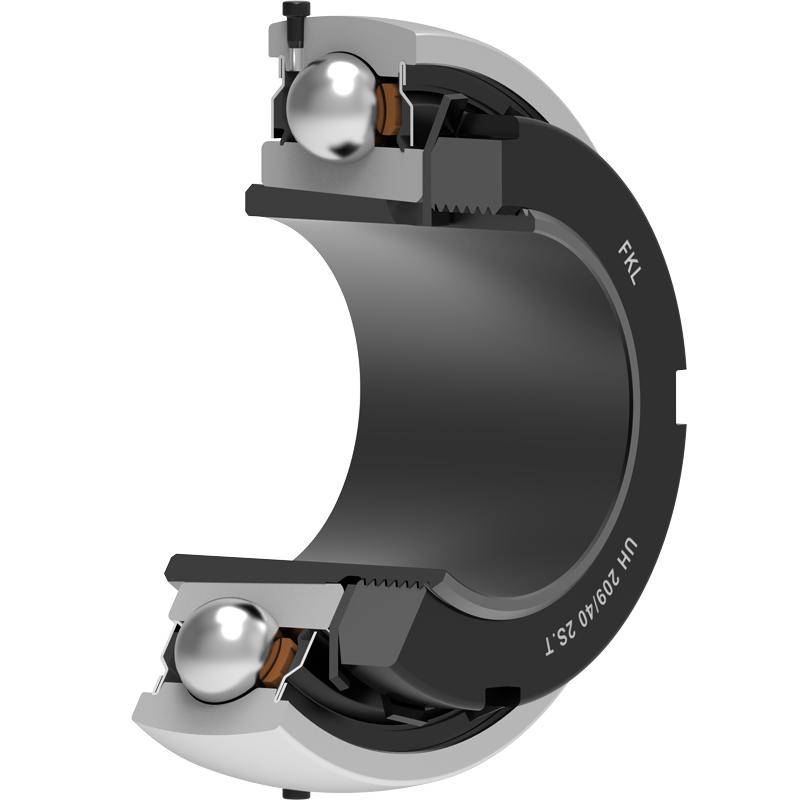

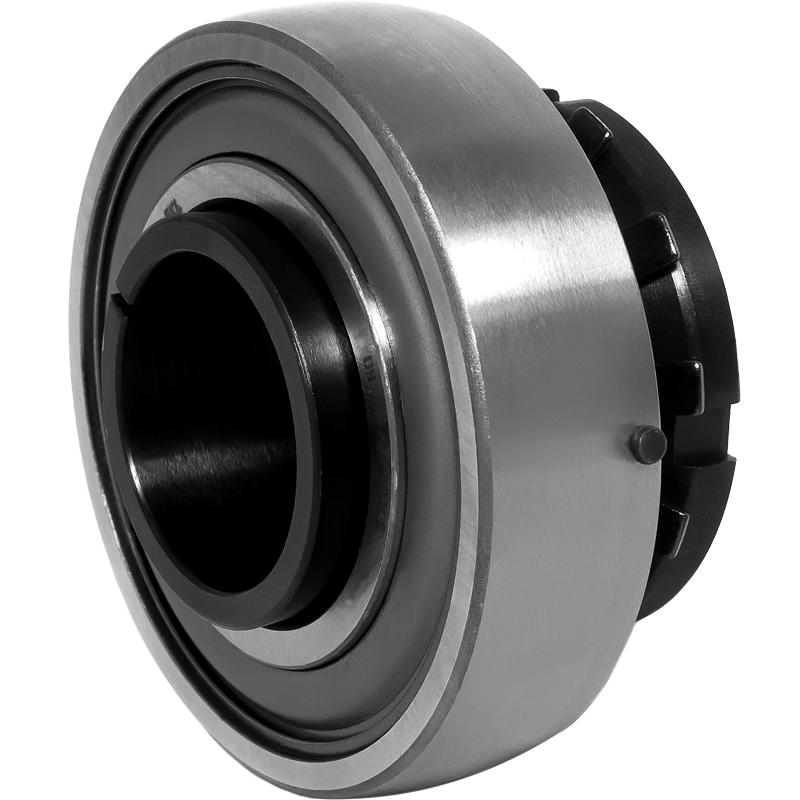

Підшипник UH 209/40 2S.T

Y-подібні кулькові підшипники з інтегрованою західною втулкою

Категорії: AGRO ПРОГРАМА, Для комбайнів, ПІДШИПНИКИ, Підшипники Тип UH

Документація в форматі PDF:
ЗАХИСТ
S SEAL / S SEAL (2S)
Один манжетний ущільнювач із лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у RS, але забезпечує набагато кращий захист від грубих частинок домішок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для нейтральних умов через наявність сторонніх матеріалів.
Використовується з підшипником Y (стандарт) і радіальними шарикопідшипниками.

Тип техніки	комбайн

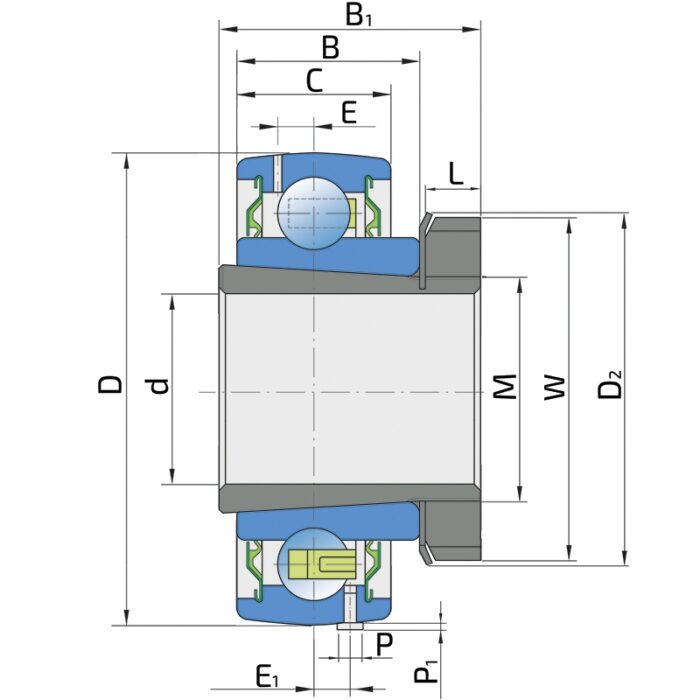

d - внутрішній діаметр, мм	40
D - зовнішній діаметр, мм	85
W - зовнішній діаметр гайки KM, мм	65
D2 - зовнішній діаметр шайби MB, мм	69
B - висота кільця, мм	23
B1 - ширина перехідної втулки, мм	39
C - ширина зовнішнього кільця, мм	21
L - ширина гайки KM, мм	10
E - відстань від центру доріжки кочення до отвору для мастила, мм	6.5
E1 - відстань від центру доріжки кочення до штифта, мм	6.5
M - різьба перехідної втулки, мм	45×1.5
P - діаметр стопора, мм	3
P1 - висота стопорного штифта, мм	2
Вага, кг	0.64
Cdyn - динамічне навантаження, kN	33.2
Co - статичне навантаження, kN	21.6
Pu - межа втомного навантаження, кН	0.915
