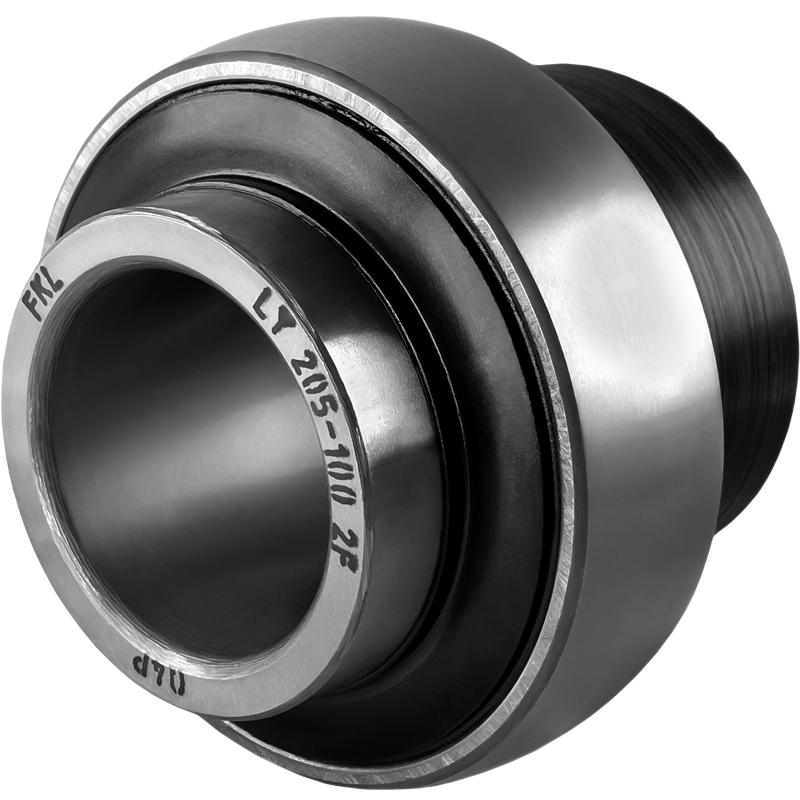

Підшипник LY 205-100 2F

Y-подібні кулькові підшипники з ексцентричним фіксуючим буртом

Категорії: ПІДШИПНИКИ, Підшипники Тип LY

Документація в форматі PDF:
ЗАХИСТ
F SEAL / F SEAL (2F)

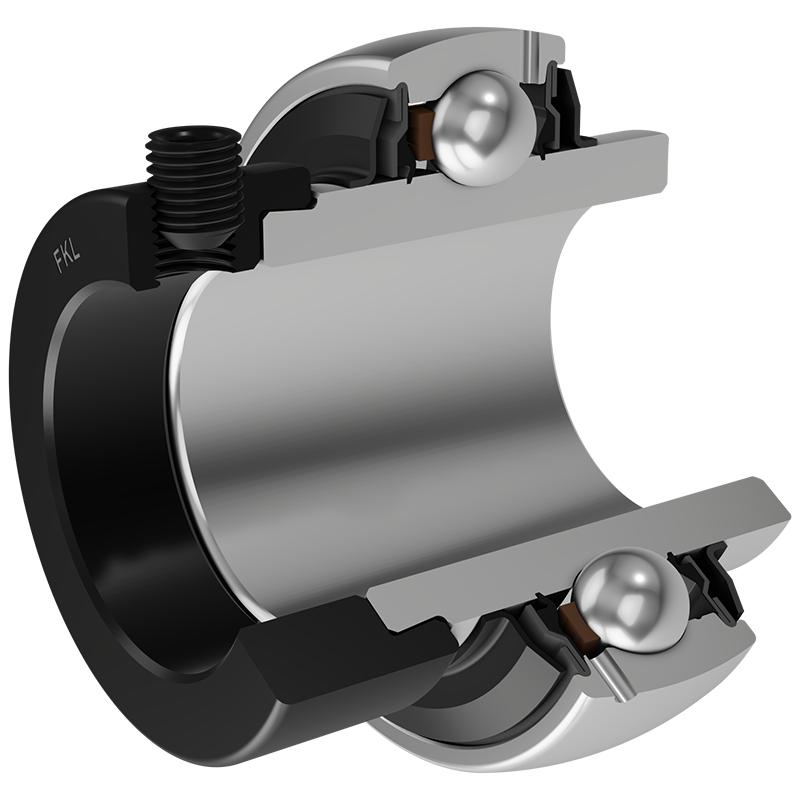

Подвійне ущільнення, захисна кришка, розміщена на внутрішньому кільці, захищає від грубих частинок і утворює лабіринт із листовою частиною ущільнення; потім ущільнення типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення.
Тертя та швидкість такі ж, як у S, але має набагато кращий захист від грубих частинок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних забруднень, води, вологи, пари тощо.
Підходить для більш важких умов завдяки кращому захисту від сторонніх речовин.
Використовується з підшипниками Y (стандарт).

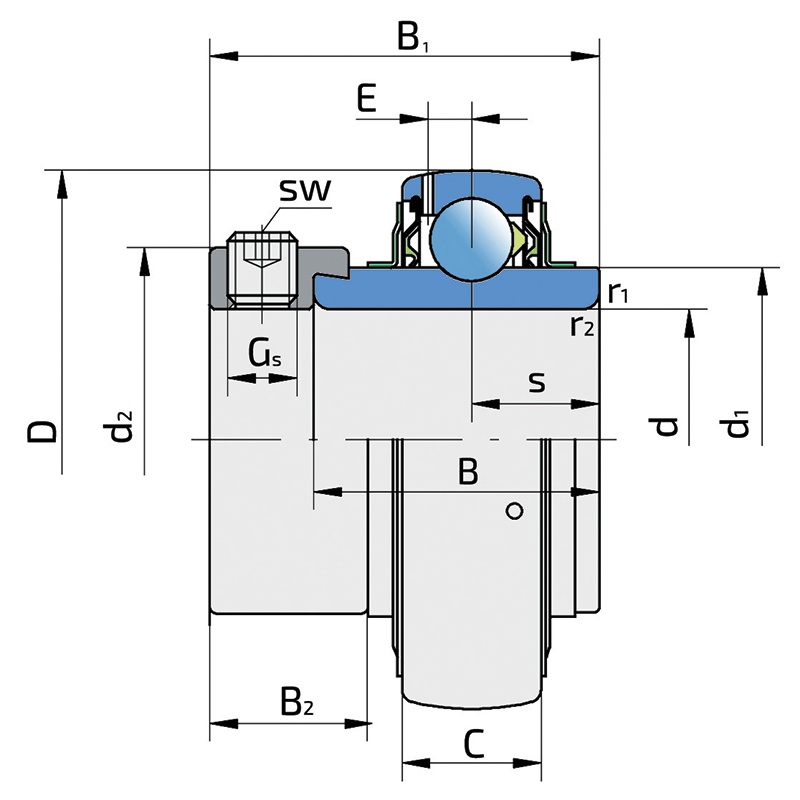

Тип техніки	універсальний
d - внутрішній діаметр, мм	25.4
D - зовнішній діаметр, мм	52
B - висота кільця, мм	34.9
C - ширина зовнішнього кільця, мм	15
s - відстань до центру доріжки, мм	17.5
J - діаметр по отворам кріплення, мм	33.6
E - відстань від центру доріжки кочення до отвору для мастила, мм	4.3
Gs - установчий гвинт, дюйми	1/4-28 UNF
sw - шестигранний ключ, мм	3.175
sw - шестигранний ключ, дюйми	1/8
r1,2 - розмір фаски внутрішнього кільця, мм	0.6
r3,4 - розмір фаски зовнішнього кільця, мм	0.6
B1 - ширина внутрішнього кільця з фіксатором, мм	44.4
d2 - зовнішній діаметр стопорного хомута, мм	37.4
B2 - ширина стопорного хомута, мм	13.5
Вага, кг	0.23
Cdyn - динамічне навантаження, kN	14
Co - статичне навантаження, kN	7.8
Pu - межа втомного навантаження, кН	0.34
