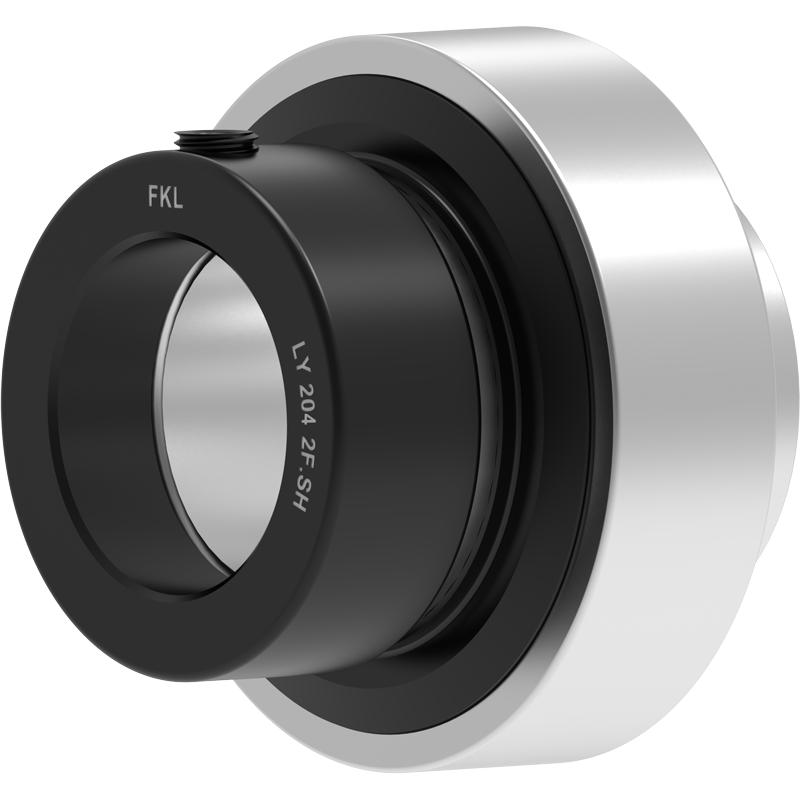

Підшипник LY 204 2F.SH

Y-подібні кулькові підшипники з ексцентричним фіксуючим буртом

Категорії: ПІДШИПНИКИ, Підшипники Тип LY

Документація в форматі PDF:
ЗАХИСТ
F SEAL / F SEAL (2F)

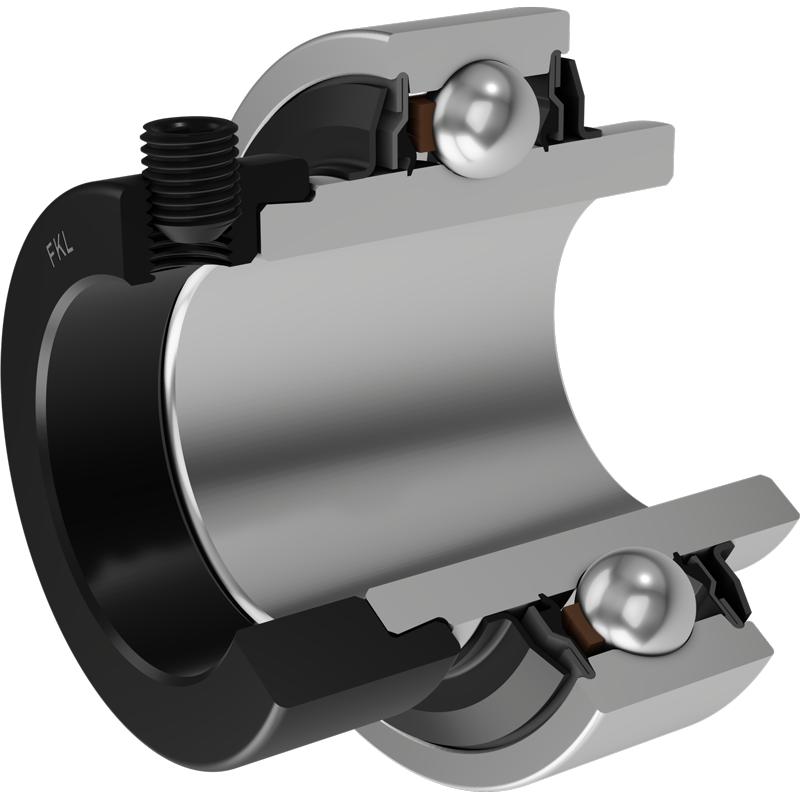

Подвійне ущільнення, захисна кришка, розміщена на внутрішньому кільці, захищає від грубих частинок і утворює лабіринт із листовою частиною ущільнення; потім ущільнення типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення.
Тертя та швидкість такі ж, як у S, але має набагато кращий захист від грубих частинок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних забруднень, води, вологи, пари тощо.
Підходить для більш важких умов завдяки кращому захисту від сторонніх речовин.
Використовується з підшипниками Y (стандарт).

Тип техніки	універсальний

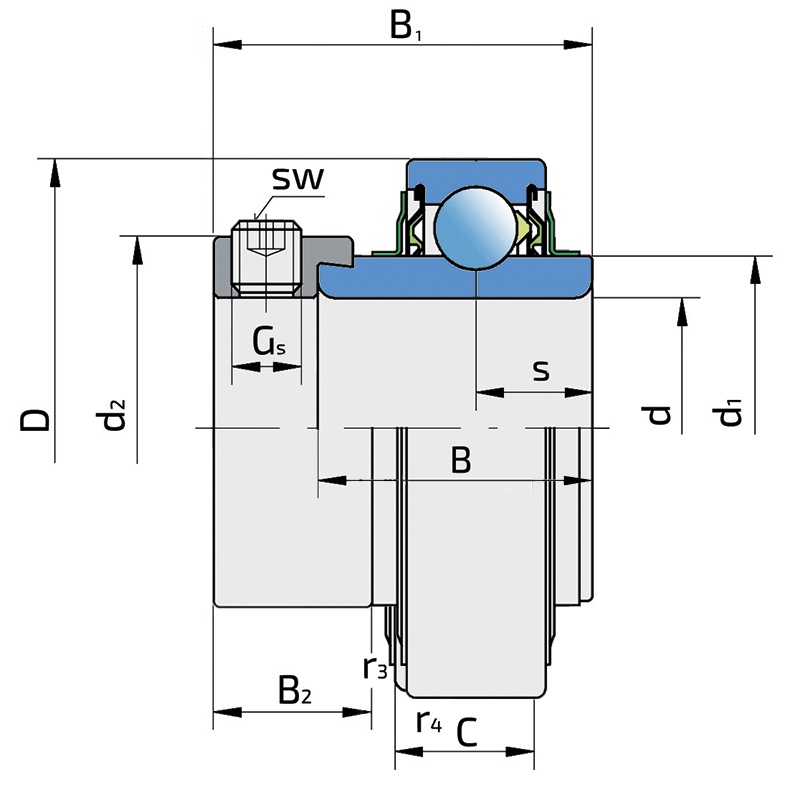

d - внутрішній діаметр, мм	20
D - зовнішній діаметр, мм	47
B - висота кільця, мм	43.7
C - ширина зовнішнього кільця, мм	14
s - відстань до центру доріжки, мм	17.1
J - діаметр по отворам кріплення, мм	28.2
E - відстань від центру доріжки кочення до отвору для мастила, мм	4.3
Gs - установчий гвинт, мм	M6x0.76
sw - шестигранний ключ, мм	3
r1,2 - розмір фаски внутрішнього кільця, мм	0.6
r3,4 - розмір фаски зовнішнього кільця, мм	0.6
B1 - ширина внутрішнього кільця з фіксатором, мм	34.1
d2 - зовнішній діаметр стопорного хомута, мм	33
B2 - ширина стопорного хомута, мм	13.5
Cdyn - динамічне навантаження, kN	12.7
Co - статичне навантаження, kN	6.55
Pu - межа втомного навантаження, кН	0.28
Вага, кг	0.19
