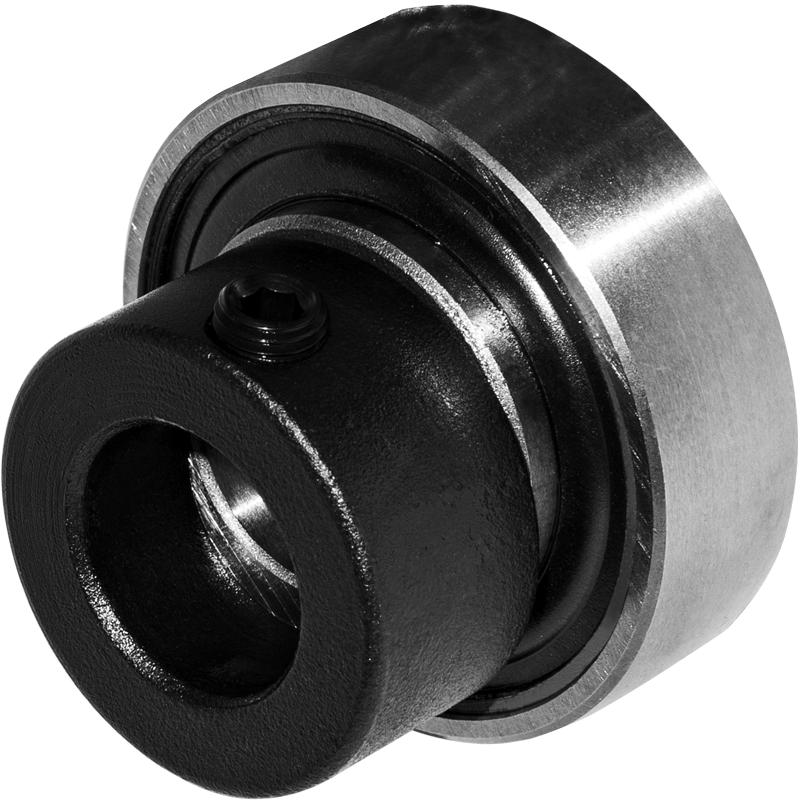

Підшипник LY 203/12 2F.SH

Y-подібні кулькові підшипники з ексцентричним фіксуючим буртом

Категорії: ПІДШИПНИКИ, Підшипники Тип LY

Документація в форматі PDF:
ЗАХИСТ
F SEAL / F SEAL (2F)

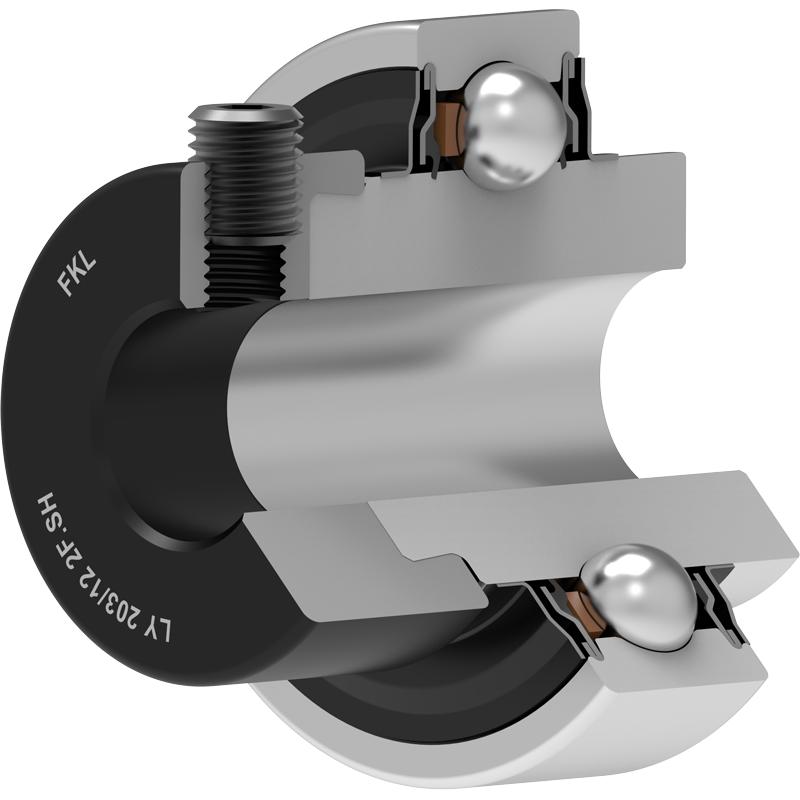

Подвійне ущільнення, захисна кришка, розміщена на внутрішньому кільці, захищає від грубих частинок і утворює лабіринт із листовою частиною ущільнення; потім ущільнення типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення.
Тертя та швидкість такі ж, як у S, але має набагато кращий захист від грубих частинок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних забруднень, води, вологи, пари тощо.
Підходить для більш важких умов завдяки кращому захисту від сторонніх речовин.
Використовується з підшипниками Y (стандарт).

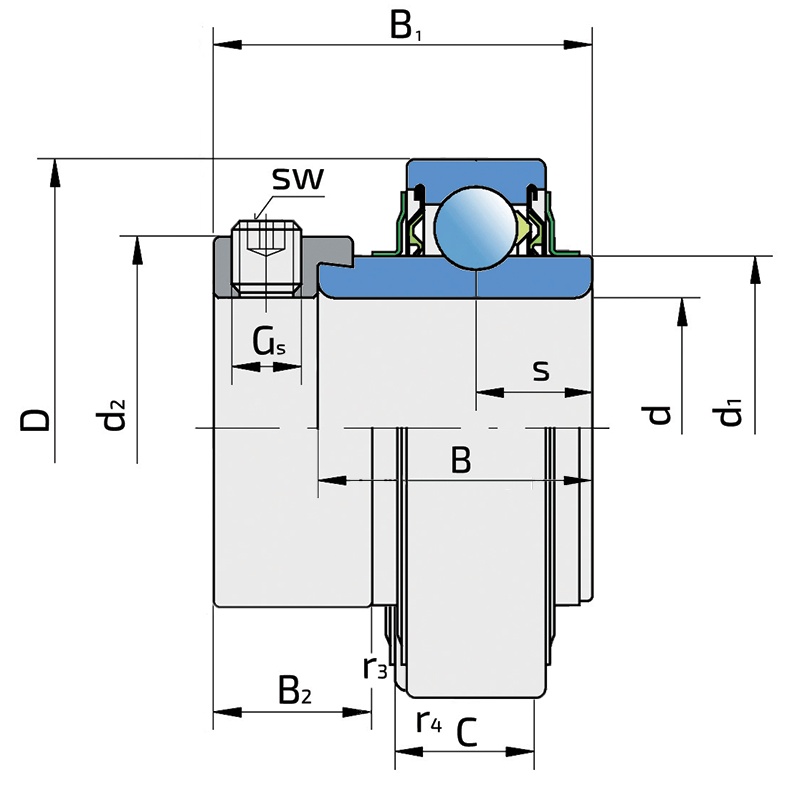

Тип техніки	універсальний
d - внутрішній діаметр, мм	12
D - зовнішній діаметр, мм	40
B - висота кільця, мм	37.3
C - ширина зовнішнього кільця, мм	12
s - відстань до центру доріжки, мм	13.9
J - діаметр по отворам кріплення, мм	24.2
E - відстань від центру доріжки кочення до отвору для мастила, мм	3.6
Gs - установчий гвинт, мм	M6x0.76
sw - шестигранний ключ, мм	3
r1,2 - розмір фаски внутрішнього кільця, мм	0.3
r3,4 - розмір фаски зовнішнього кільця, мм	0.6
B1 - ширина внутрішнього кільця з фіксатором, мм	27.8
d2 - зовнішній діаметр стопорного хомута, мм	28.6
B2 - ширина стопорного хомута, мм	13.5
Cdyn - динамічне навантаження, kN	9.56
Co - статичне навантаження, kN	4.75
Pu - межа втомного навантаження, кН	0.2
Вага, кг	0.16
