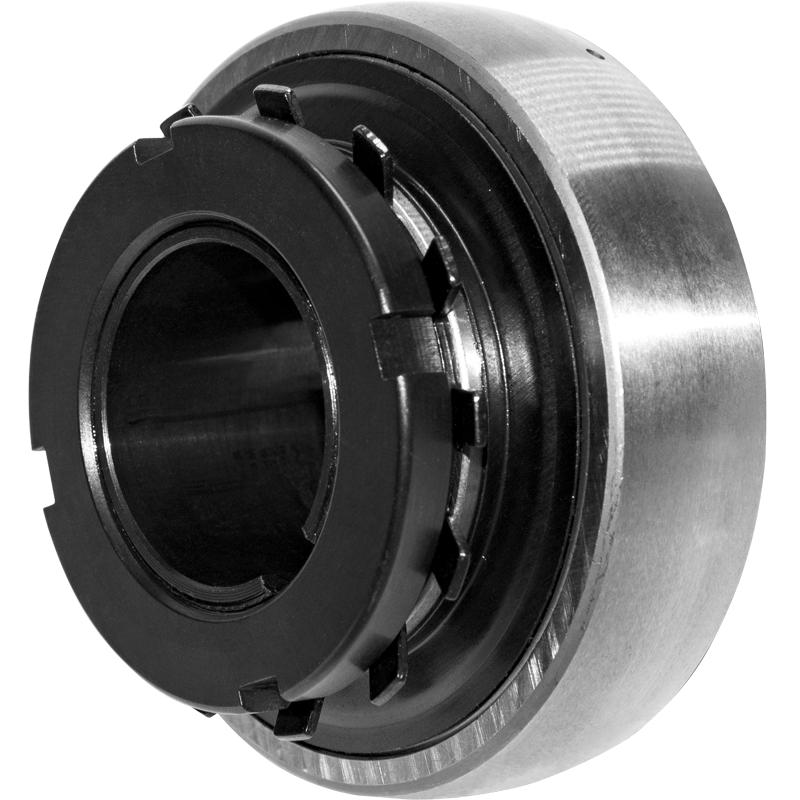

Підшипник LK 209 2F+H 2309

Y-образні кулькові підшипники з західною втулкою

Категорії: ПІДШИПНИКИ, Підшипники Тип LK

Документація в форматі PDF:
ЗАХИСТ
F SEAL / F SEAL (2F)

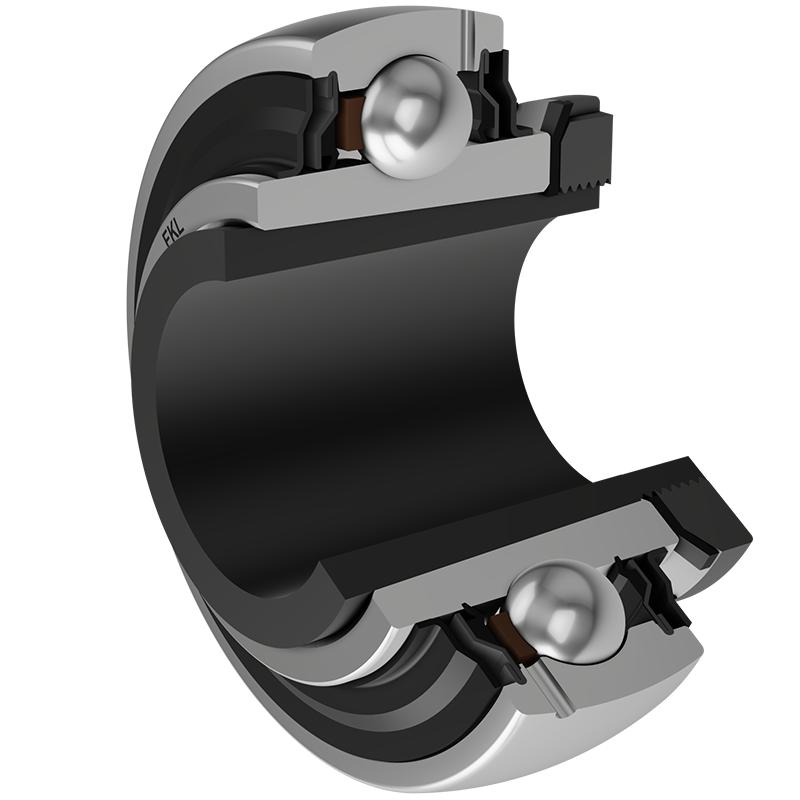

Подвійне ущільнення, захисна кришка, розміщена на внутрішньому кільці, захищає від грубих частинок і утворює лабіринт із листовою частиною ущільнення; потім ущільнення типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення.
Тертя та швидкість такі ж, як у S, але має набагато кращий захист від грубих частинок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних забруднень, води, вологи, пари тощо.
Підходить для більш важких умов завдяки кращому захисту від сторонніх речовин.
Використовується з підшипниками Y (стандарт).

Тип техніки	універсальний

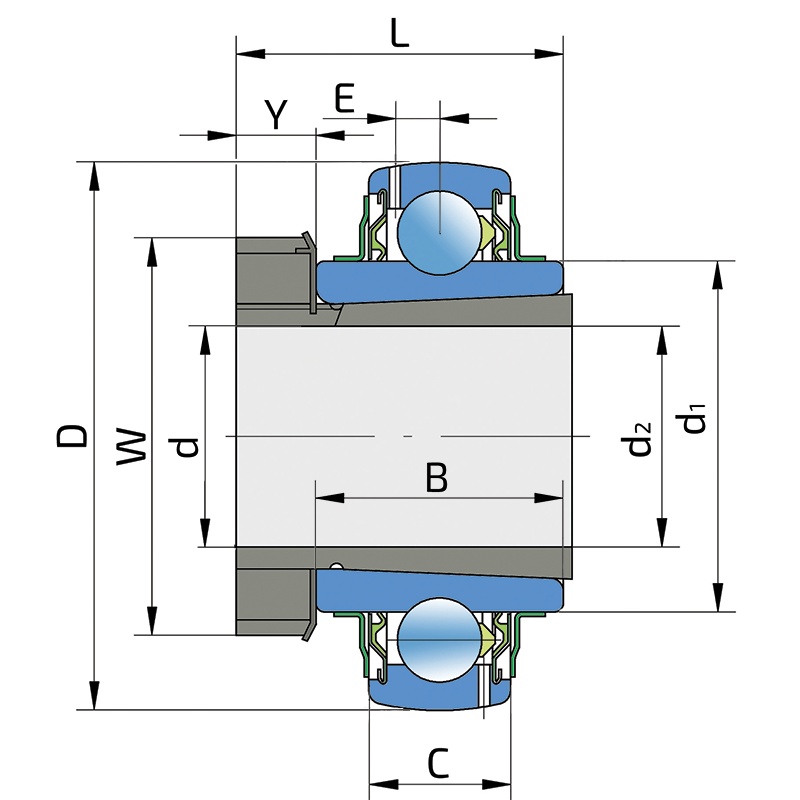

d - внутрішній діаметр, мм	45
D - зовнішній діаметр, мм	85
B - висота кільця, мм	35
C - ширина зовнішнього кільця, мм	22
J - діаметр по отворам кріплення, мм	56.6
E - відстань від центру доріжки кочення до отвору для мастила, мм	6.1
d2 - діаметр отвору західної втулки, мм	40
L - ширина перехідної втулки, мм	50
W - зовнішній діаметр гайки KM, мм	65
Y - ширина гайки KM, мм	11
Cdyn - динамічне навантаження, kN	32.5
Co - статичне навантаження, kN	20.4
Pu - межа втомного навантаження, кН	0.64
Вага, кг	0.73
