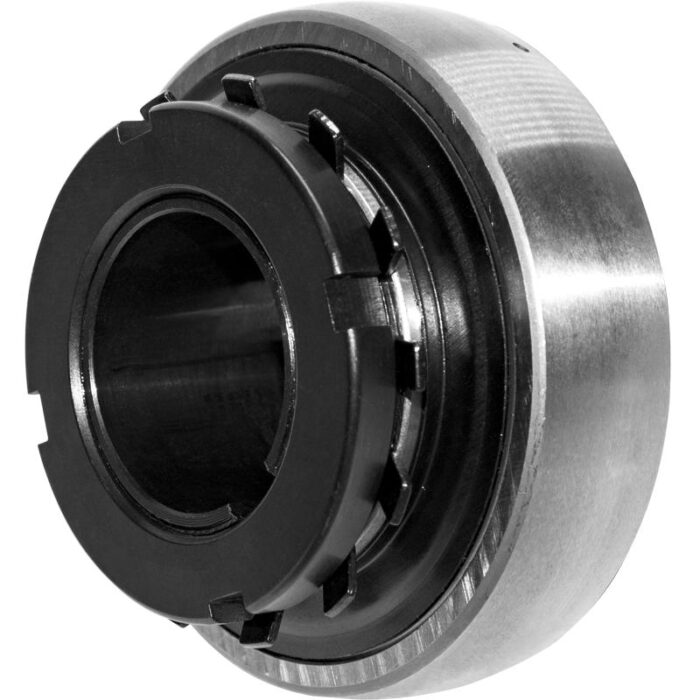

Підшипник LK 206 2F+H 2306

Y-образні кулькові підшипники з західною втулкою

Категорії: ПІДШИПНИКИ, Підшипники Тип LK

Документація в форматі PDF:
ЗАХИСТ
F SEAL / F SEAL (2F)

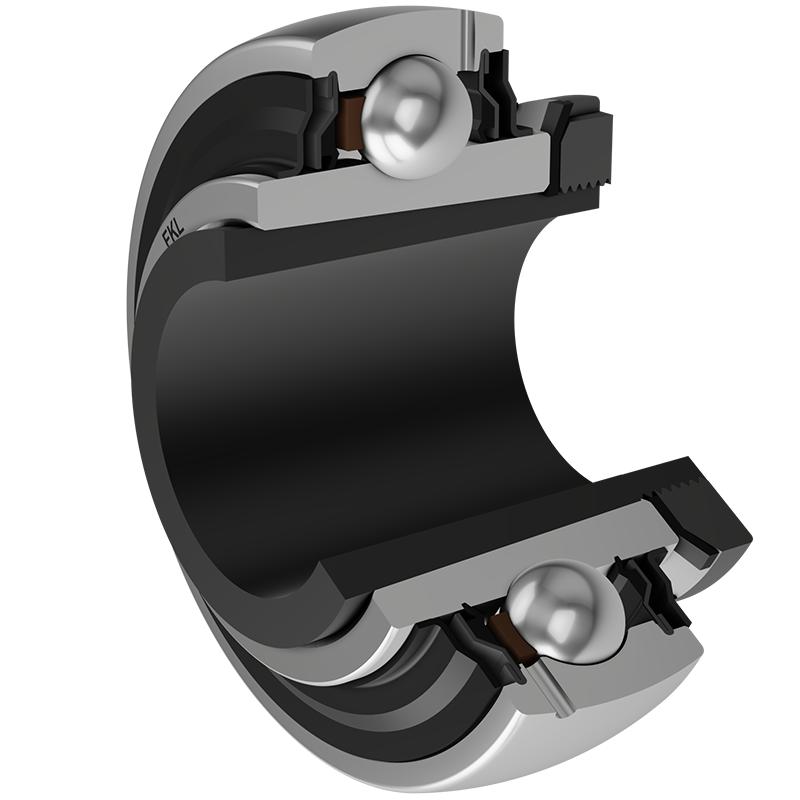

Подвійне ущільнення, захисна кришка, розміщена на внутрішньому кільці, захищає від грубих частинок і утворює лабіринт із листовою частиною ущільнення; потім ущільнення типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення.
Тертя та швидкість такі ж, як у S, але має набагато кращий захист від грубих частинок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних забруднень, води, вологи, пари тощо.
Підходить для більш важких умов завдяки кращому захисту від сторонніх речовин.
Використовується з підшипниками Y (стандарт).

Тип техніки	універсальний

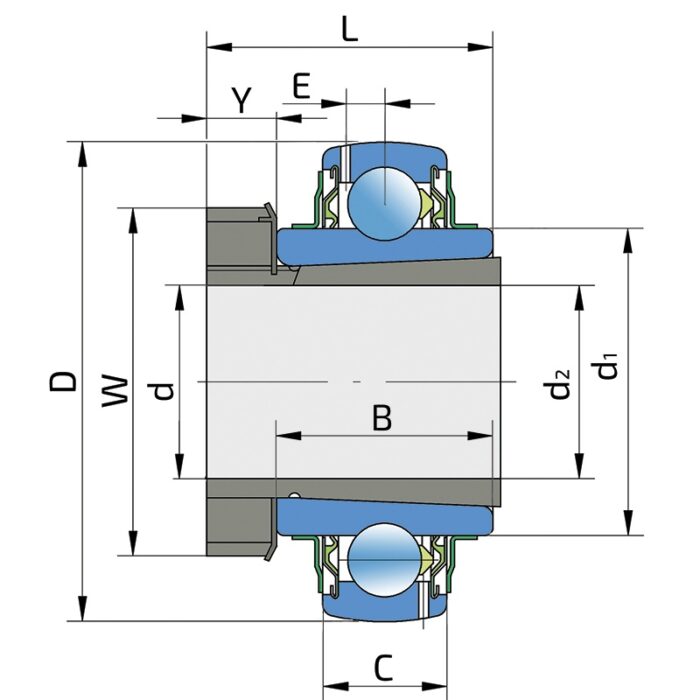

d - внутрішній діаметр, мм	30
D - зовнішній діаметр, мм	62
B - висота кільця, мм	28
C - ширина зовнішнього кільця, мм	18
J - діаметр по отворам кріплення, мм	39.7
E - відстань від центру доріжки кочення до отвору для мастила, мм	5.1
d2 - діаметр отвору західної втулки, мм	25
L - ширина перехідної втулки, мм	38
W - зовнішній діаметр гайки KM, мм	45
Y - ширина гайки KM, мм	8
Cdyn - динамічне навантаження, kN	19.5
Co - статичне навантаження, kN	11.3
Pu - межа втомного навантаження, кН	0.335
Вага, кг	0.33
