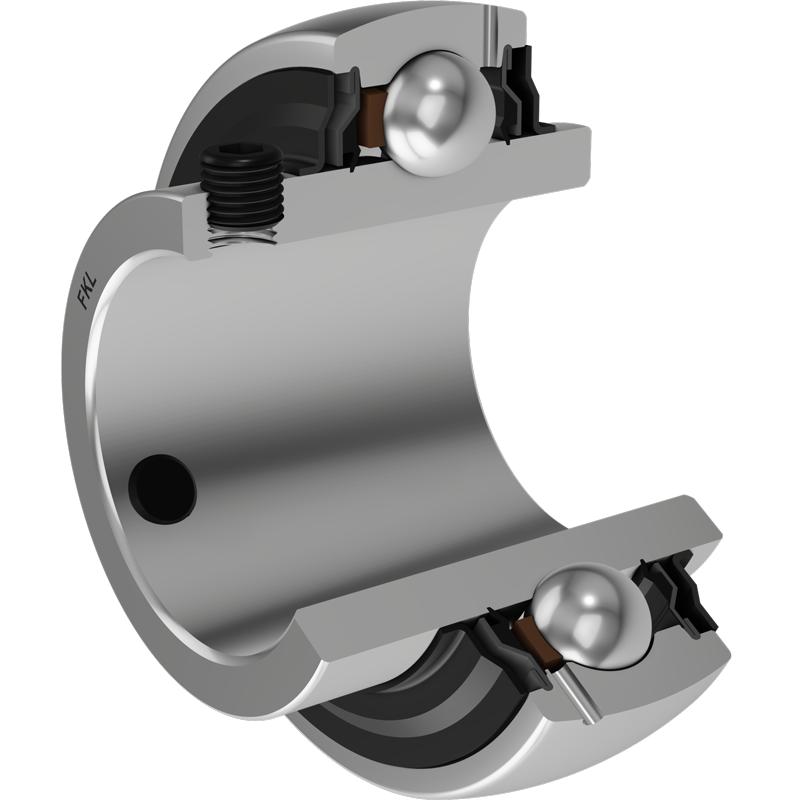

Підшипник LE 306 2F

Y-подібні кулькові підшипники з гвинтовим фіксатором

Категорії: ПІДШИПНИКИ, Підшипники Тип LE

Документація в форматі PDF:
ЗАХИСТ
F SEAL / F SEAL (2F)
Подвійне ущільнення, захисна кришка, розміщена на внутрішньому кільці, захищає від грубих частинок і утворює лабіринт із листовою частиною ущільнення; потім ущільнення типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення.
Тертя та швидкість такі ж, як у S, але має набагато кращий захист від грубих частинок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних забруднень, води, вологи, пари тощо.
Підходить для більш важких умов завдяки кращому захисту від сторонніх речовин.
Використовується з підшипниками Y (стандарт).

Тип техніки	універсальний
d - внутрішній діаметр, мм	30
D - зовнішній діаметр, мм	72
B - висота кільця, мм	43
C - ширина зовнішнього кільця, мм	23
s - відстань до центру доріжки, мм	17
J - діаметр по отворам кріплення, мм	44.6
E - відстань від центру доріжки кочення до отвору для мастила, мм	5.6
Gs - установчий гвинт, мм	M6x0.75
sw - шестигранний ключ, мм	3
r1,2 - розмір фаски внутрішнього кільця, мм	1.1
r3,4 - розмір фаски зовнішнього кільця, мм	1.1
Cdyn - динамічне навантаження, kN	28.1
Co - статичне навантаження, kN	16
Pu - межа втомного навантаження, кН	0.67
Вага, кг	0.56
